在汽車制造行業里，我們都知道，汽車的外殼是需要鈑金壓模制造而成，但是我們很多人都不了解，壓制鈑金的模具也會有損傷，要定期檢測和維修。

汽車鈑金件的模具分“凸模”和“凹模”，這兩個模具損壞之后就需要檢測，一般傳統的檢測方法是上三坐標檢測，模具一般大小為3--5米不等，對三坐標的要求就更加苛刻，沒有幾百萬的三坐標是檢測不了這么大的模具的，而且檢測時間更長，企業是更加注重成本利潤的，所以現在有更加快捷和更加方便的檢測方法，那就是用便攜式掃描儀對模具進行掃描，然后對比數據模型，出檢測報告。

客戶需求：對復材模具形面進行三維偏差檢測

解決方案：使用形創掃描儀HandySCAN Black對模具進行檢測

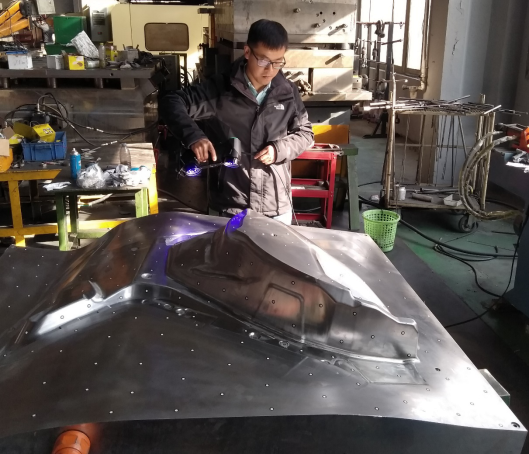

現場掃描照片

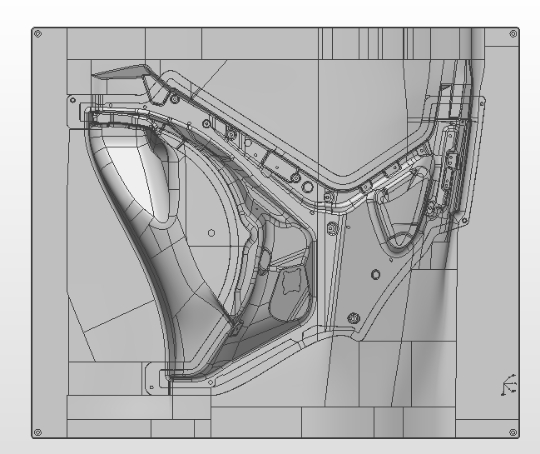

模具CAD模型

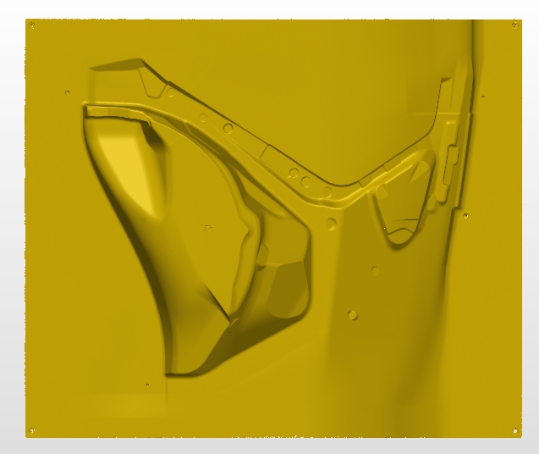

掃描STL數據

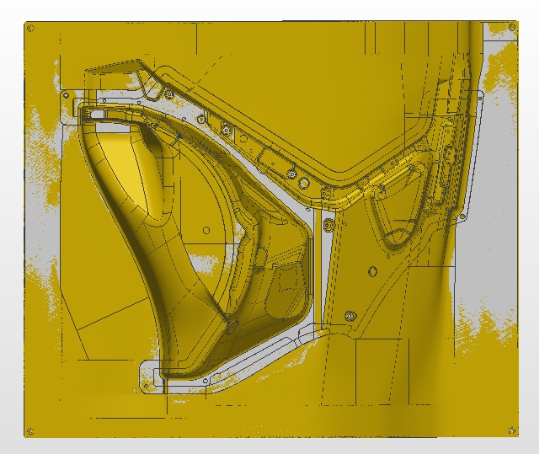

分析軟件坐標系對齊

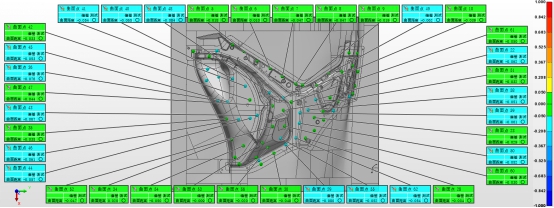

模具型面點偏差注釋

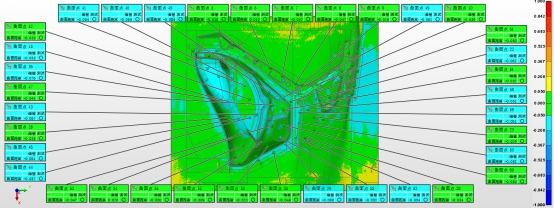

曲面色差圖

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ?體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的 3D 掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ? 11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
