客戶問題

泵類產品在生產過程中，需要不斷的設計與改進，一些廠商希望通過新的技術加快設計過程，加速新產品的開發，不斷的將新產品推向市場來滿足市場的需求。

傳統手段

傳統的測量方法（如卡尺、三坐標等）十分的繁瑣、耗時，不能對泵體進行準確、快速地測量，尤其是腔體內部結構復雜，卡尺和三坐標測針無法進入腔內，無法進行測量。

解決方案

由于泵殼腔體內部結構復雜，孔的數量較多，用拍照式掃描儀無法完整采集，針對這個難題，我們采用CREAFORM三維掃描儀+Geomagic Design X來解決，CREAFORM三維掃描儀的單線掃描模式，可以把孔掃描的很完整，對于腔體內部高亮的表面也可以輕松采集。Geomagic Design X的體偏差功能，方便我們在進行設計時，實時的查看設計結果的精度，及時進行調整。

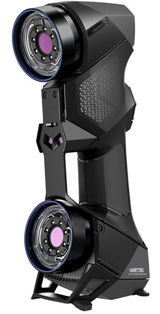

CREAFORM HandySCAN BLACK Elite三維掃描儀

具體操作

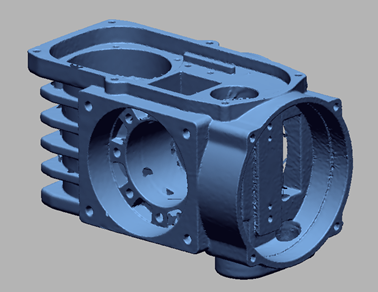

1.給泵殼表面貼定位標點，采集泵殼表面的三維數據。

掃描結果展示

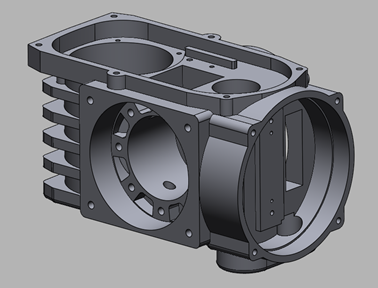

2.使用Geomagic Design X進行逆向設計，結果如下圖。

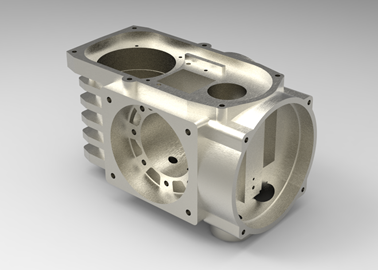

逆向設計結果展示

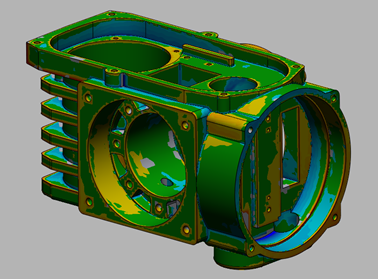

3.使用體偏差功能檢測逆向結果，如下圖。

檢測逆向結果

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
