客戶問題：

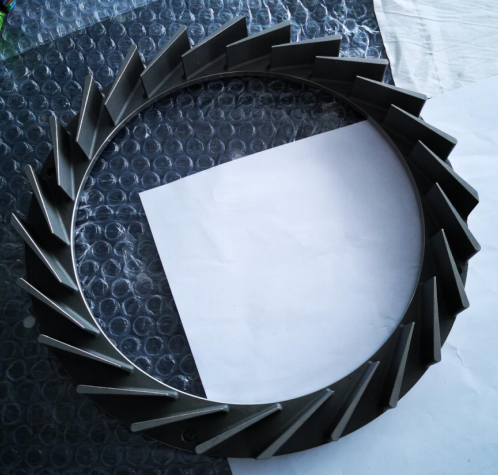

  該款產品是機械齒輪，由這款產品來看，表面精度和磨合度要求都非常高，我們常見的齒輪都是些單車齒輪比較多，但這款齒輪很特別，齒輪斜著環繞并帶著曲面，所以對該產品實施測量并不簡單，想要得出具體數據還需要借助外在條件。

  現在的情況不是客戶不能測量，由于產品要求較高，而客戶并沒有有效的測量手段，卡尺之類的量具都有其局限性，角度不好找，曲面不好測，浪費的時間長，還不一定能夠得到有效的數據。

解決方案：

  我們的工程師通過Creaform手持式三維掃描儀Handyscan BLACK采集數據資料，在被掃描的產品上貼上定位標記點，再通過非接接觸式三維激光掃描，對被測件進行整體的掃描，獲取工件表面形狀三維數據。

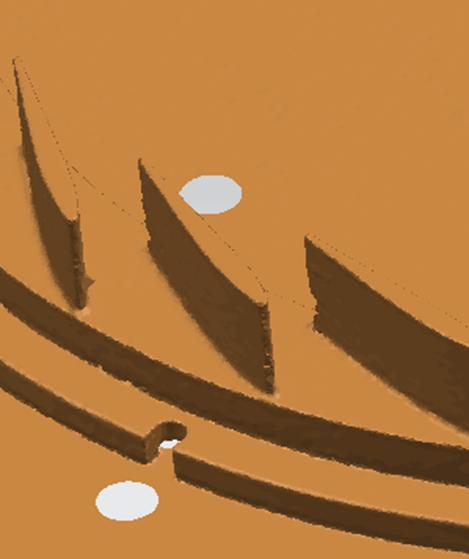

掃描數據

  獲得掃描數據是1:1三維數據。首先將掃描數據對齊坐標系，以便后續逆向建模。之后通過逆向建模軟件進行逆向設計，即可獲得齒輪的CAD三維模型，便于以后的設計修改或可以直接用來編程加工。

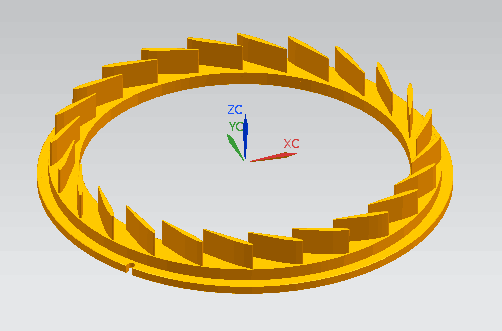

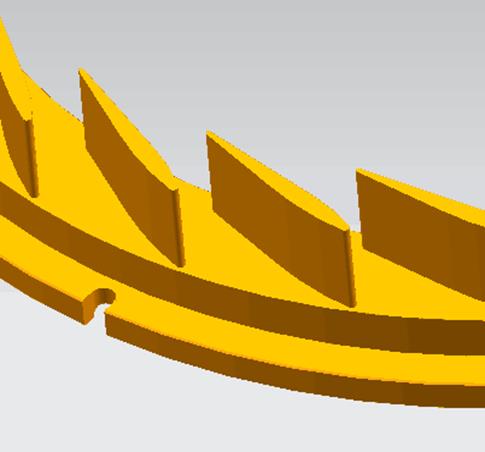

逆向設計模型

方案優勢：

  對于該產品來說，分布對應的齒輪就是使產品成為機械中的關鍵，鑄件的精度數據完好的顯示出來，且整體圓形畫起來就簡單了。手持式三維激光掃描儀有無可比擬的優勢，測量的數據準，逆向建模速度快，不僅解決了客戶無有效測量手段的難題，還節省了客戶大量的時間，使得客戶有更多的時間做更重要的事。

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ?體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的 3D 掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ?11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
