客戶問題

對于汽車來說，要想提高車的車速，輪胎平衡性能，摩擦力性能等性能都需要提高。這其中，除了成型工序，硫化工序也是其中一個必不可少的環節。

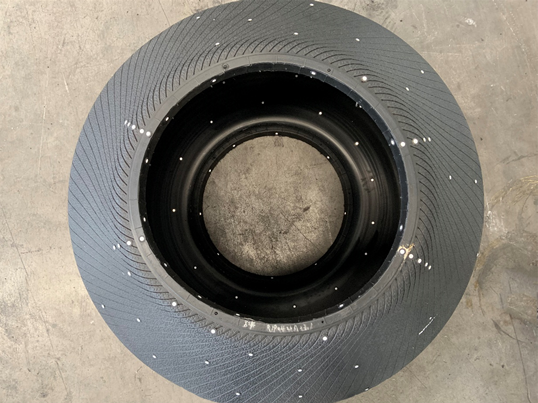

硫化膠囊（curing bladder），是輪胎硫化機的中空薄壁橡膠制品，用于裝入待硫化的胎坯內腔再通入加熱介質，配合硫化機進行定型和硫化作業。硫化工序做完后，如果膠囊的壁厚不均勻，就會導致受力不勻，影響其平衡性。

傳統方案

工廠的師傅們通常是將做完硫化工序的硫化膠囊沿對稱軸線剪成帶狀，之后在特定的位置用卡尺等工具測量若干點的厚度，但是這種方式，不僅費時費力，后期統計分析也會變得很繁瑣。

解決方案

中顯工程師針對客戶這一問題，提出使用我們的HandySCAN 3D BLACK三維激光掃描儀來解決客戶的這一問題，我們的工程師通過三維激光掃描儀將硫化膠囊的外形內外的三維數據采集下來，之后在Geomagic Control軟件里面使用評估壁厚功能就可以很快速的得到客戶想要的壁厚數據。

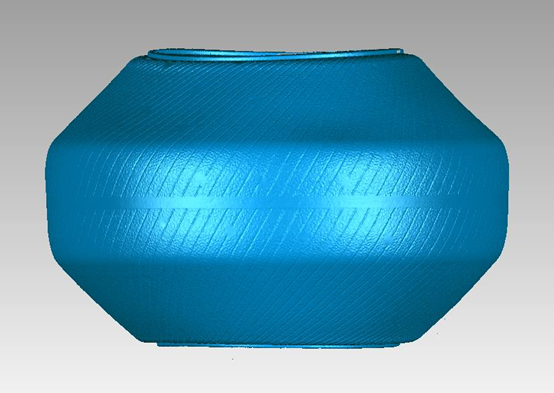

掃描數據

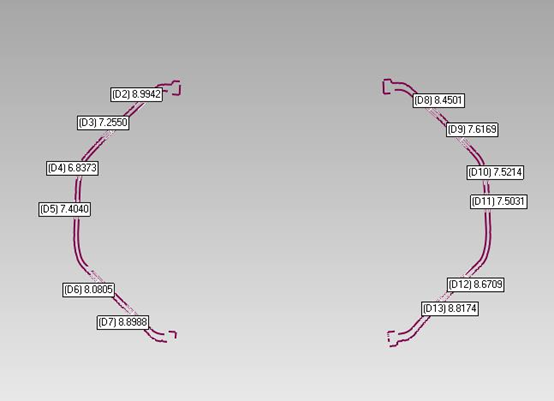

二維檢測壁厚

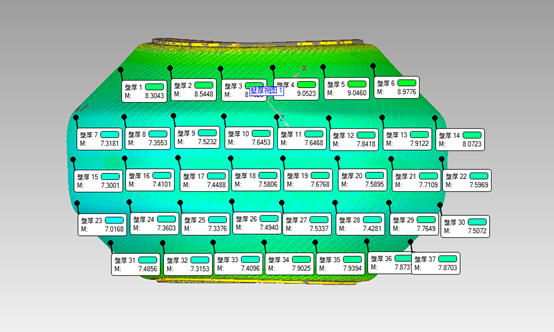

評估壁厚

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的 3D 掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ? 11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
