一臺完整的汽車是由大大小小、分工不同的部件組成，汽車部件的質量不僅影響到整臺汽車的性能，甚至直接關系到乘車人員的生命安全。某汽車制造商需要對汽車的一個塑膠部件做三維檢測報告，以達到其客戶要求的質量標準。

客戶的問題

1、使用傳統的測量方法（如檢具、治具、三坐標等）十分的繁瑣、耗時。并且不易對汽車塑膠部件的結構進行準確、快速地測量、檢測。

2、汽車塑膠配件的形狀復雜，各面凹槽形狀各異，曲面較多，陰影較多。采用其它檢測設備可能導致獲取的三維數據量不完整。

我們的方案

針對客戶需求，北京中顯工程師提出解決方案：使用CREAFORM三維掃描儀采集汽車部件表面的數據，CREAFORM三維掃描儀采集速度快，采集高亮面無需噴顯像劑等特點極大地方便了數據的采集。

與三維檢測軟件配合使用，將塑膠配件的三維數據導入檢測軟件中，可快速獲取汽車塑膠配件的三維檢測數據，生成直觀易懂的檢測圖形報告來顯示兩者的差異，同時還能捕捉并體現汽車塑膠配件表面的形位偏差。

掃描數據

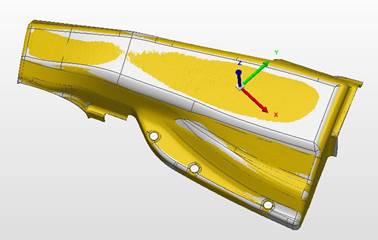

與數模對齊

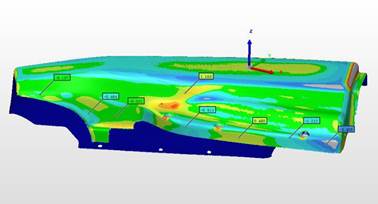

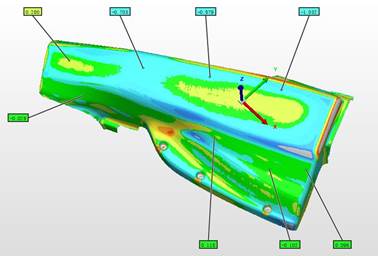

檢測結果

CREAFORM HandySCAN BLACK Elite的三大特點

1.可靠性、分辨率

不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀 和部件都可在測量期間移動，且可以確保掃描高質量。

• 精度：0.025 mm

• 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

• 驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

• 細節高分辨率

2.便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部 跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

• 輕量：0.94 kg (2.1 lb)

• 自定位和動態參考

• 可裝入手提箱

• 將其帶到任何所需的地方

3.更快的 3D 掃描流程

HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

• 直接可用的文件

• 高測量速率：高達 1,300,000 次測量/秒

• 11條激光十字線，掃描區域廣

• 快速安裝：安裝運行可在2分鐘內完成
