沖壓模具又被稱之為冷模，它是利用沖壓機壓力作用在模具上，使放在模具中的金屬產生形狀的變化。模具的設計強度不足，沖壓的材料強度過高，制作模具的材料強度不足，沖裁間隙不合適，操作人員誤操作等，都可能造成模具的損壞。為了節約成本，一些模具廠商會對模具進行修復，而三維掃描和三維檢測作為模具修復依據，是當前常用的一種手段。

下面是中顯公司為某模具廠商提供的解決方案

首先利用CREAFORM HandySCAN手持式三維掃描儀對模具進行進行掃描，獲取當前被測物的三維數據，然后將掃描數據和客戶提供的三維數模導入三維檢測軟件Polyworks中，將掃描數據和三維數模對齊，然后分析被損壞部位與三維數模之間的偏差，以色譜圖的形式顯示，創建報告。

以下是大致的檢測流程：

掃描數據

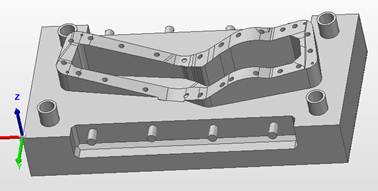

原始三維數模

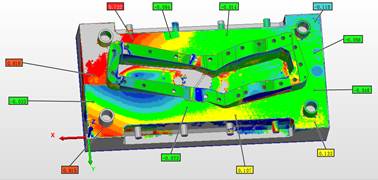

檢測結果

通過以上色譜圖，我們可以清楚地看到每個位置的偏差量，為后期修復模具提供依據。

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
