客戶問題

  某醫療器械廠家希望對他們的生產的頭托進行檢測。起初他們想使用三坐標進行檢測，但是他們生產頭托的材質是較軟的，但是接觸式的測量方式并不適合這個產品，并且需要檢測的部位是橫截面上的許多尺寸信息。

解決方案

  被檢測物體不能使用接觸式的方法檢測，針對被測件的特征，中顯工程師提出了使用CREAFORM HandySCAN Black三維激光掃描儀+CREAFORM VX inspect檢測軟件的方案，為客戶解決了這一難題。

  首先使用CREAFORM HandySCAN Black三維激光掃描儀掃描頭托采集三維數據。

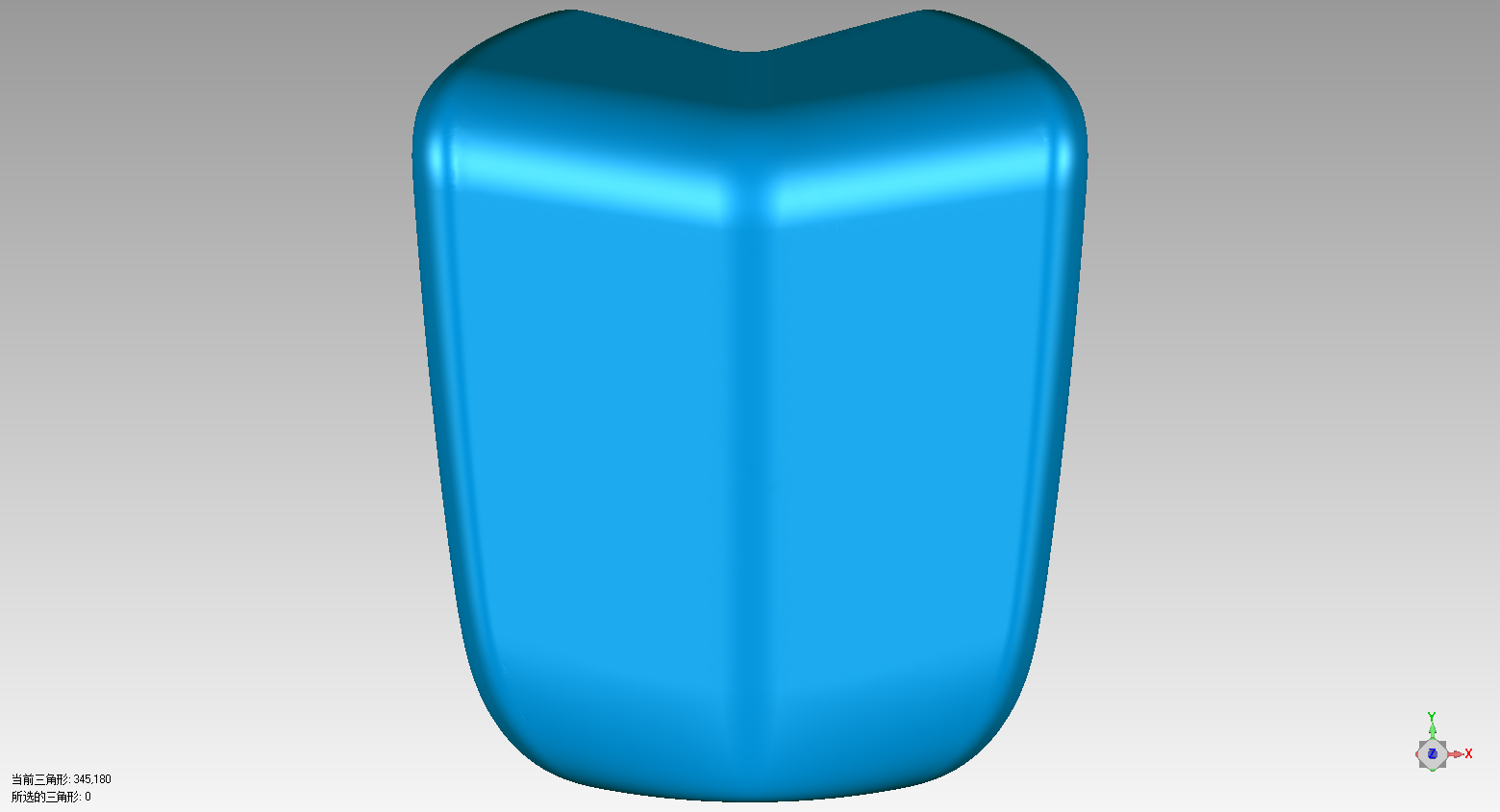

掃描數據

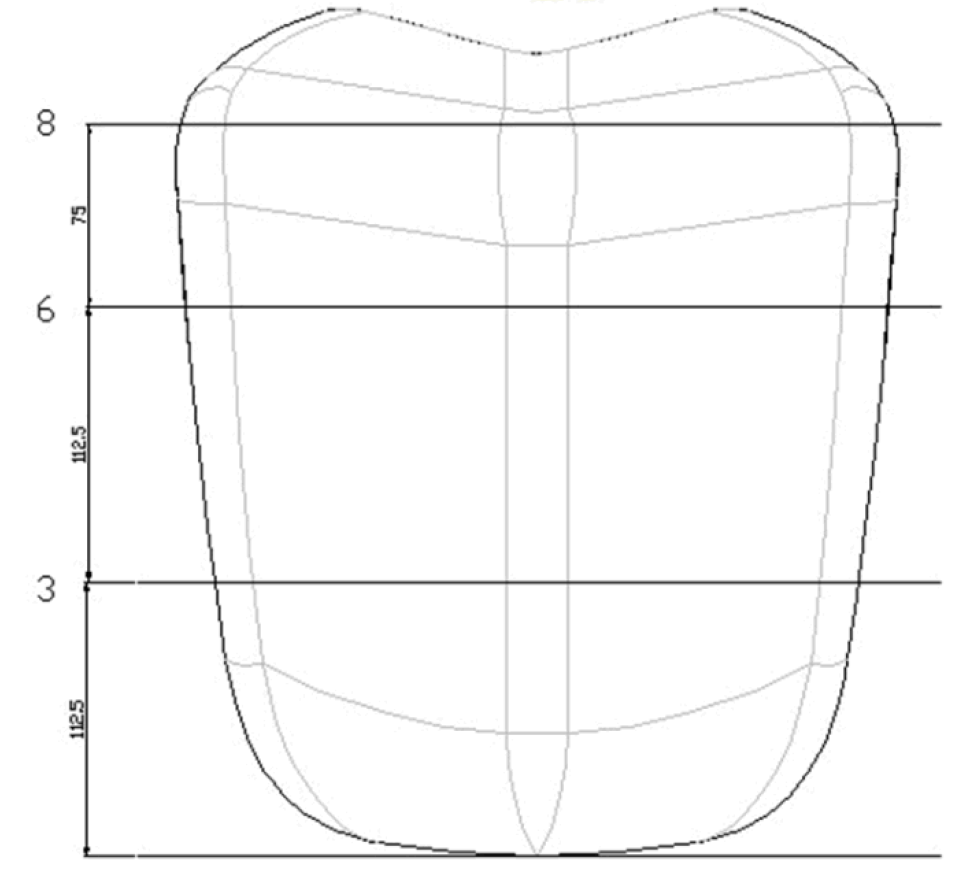

  掃描數據在VX inspect檢測軟件中截取客戶所需要的橫截面數據進行2D檢測，將重要的偏差部位標注。

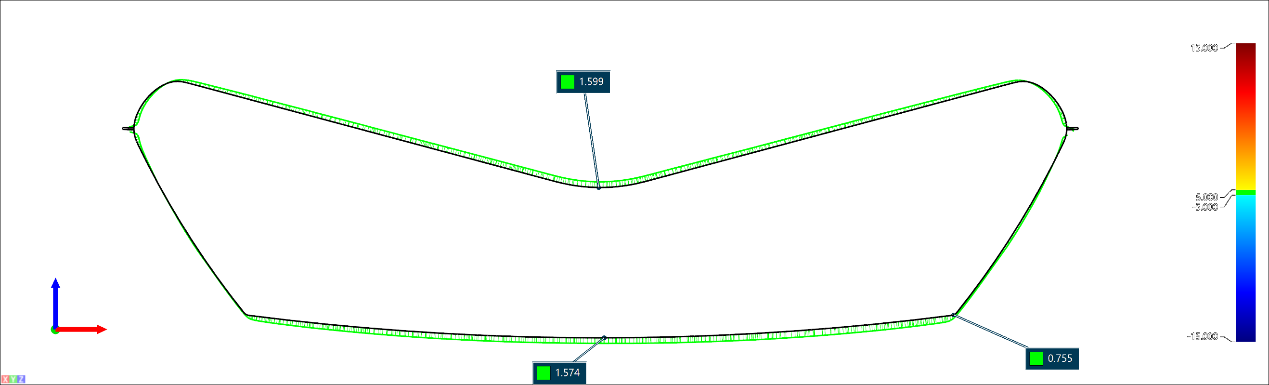

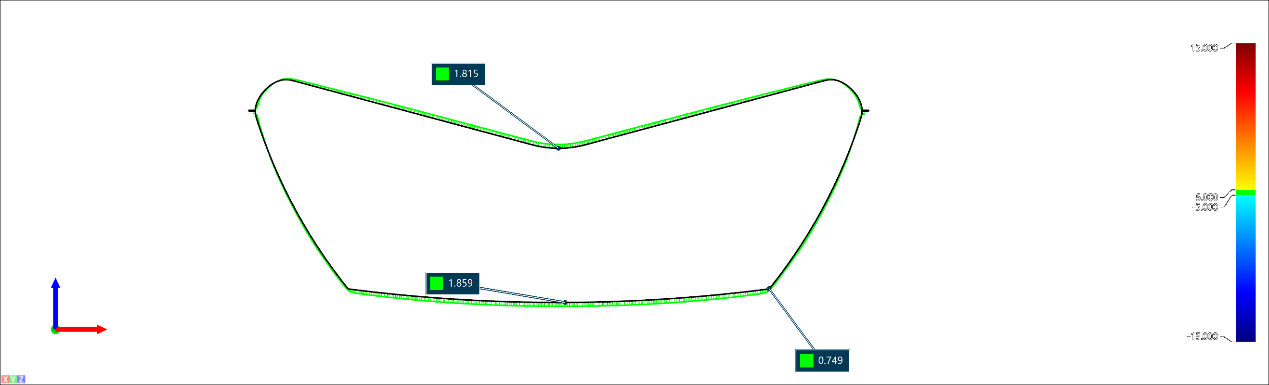

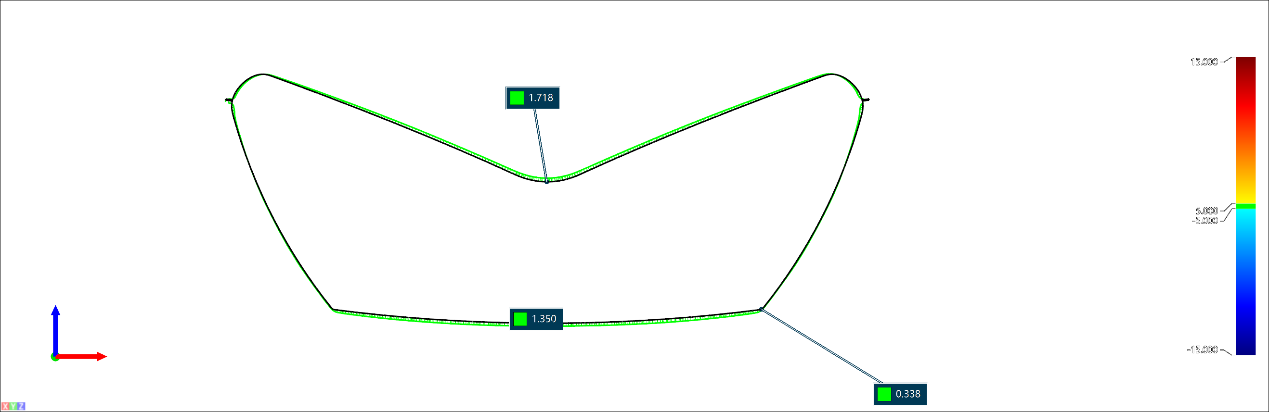

2D偏差

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
