傳統鑄件新產品的研發過程中，對于鑄件尺寸的檢測是很重要不可缺少的一步。傳統的方法都是對鑄件進行劃線檢查，但是這種劃線檢查的方法僅限于測量鑄件的部分尺寸，一些曲面遮擋面等部位的尺寸難以測量。而且越來越多的產品現在只提供三維數據，沒有二維圖紙的條件下劃線檢查有很大的局限性。因此，用三維掃描的方法越發顯得方便和實用。

解決方案

我們使用CREAFORM三維掃描儀進行數據采集，獲取鑄件的外形三維數據。CREAFORM三維掃描儀的便攜性便于我們?nèi)ボ囬g現場進行掃描，掃描數據的精度不受環境和材質的影響。下圖為CREAFORM HandySCAN Black。

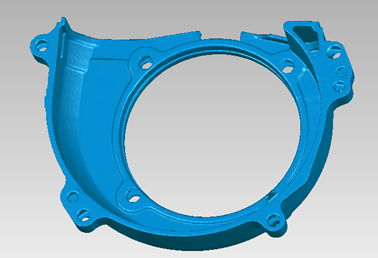

得到的數據如下圖。

 掃描數據

鑄件的掃描數據和三維數模分別調入到分析軟件Geomagic Control中，對齊方式采用特征對齊。擬合對齊的方法選擇與基準選擇要根據具體的產品而定。

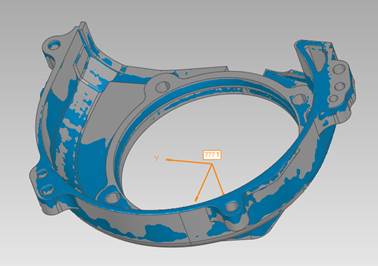

對齊結果

對齊完成后就可以進行3D比較，生成偏差色譜圖。通過圖中的色差帶以及鑄件表面的顏色就可以很直觀地看出它的尺寸偏差情況，從而更容易幫助工藝員對零件尺寸情況進行分析。

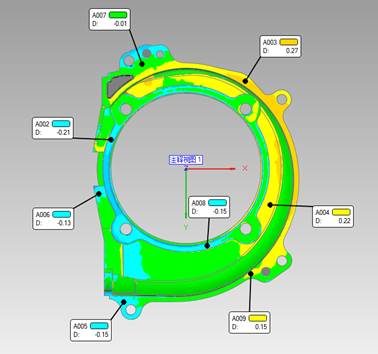

對于一些想要具體尺寸偏差的位置可以創建彩圖注釋點，這樣可以顯示此處偏差的具體數值。通過數值．我們可以檢查某些需要加工的位置加工余量是否足夠。

色譜圖

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下測量

? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

? 輕巧：重量不到 1 千克。

? 便攜：可裝入隨身攜帶的手提箱。

? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

? 快速安裝：能在 2 分鐘內啟動并運行。

? 直接網格輸出：無需執行復雜的對齊或點云處理。

? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
