案例背景

有一個客戶需要逆向制造一個精密的管道部件，部件的外部是回轉體，比較好測量，但是內部的管道是由多段復雜的圓柱或者圓錐對接而成，而且內部的尺寸要求非常精密，他們找不到很好的測量方法。

解決方案

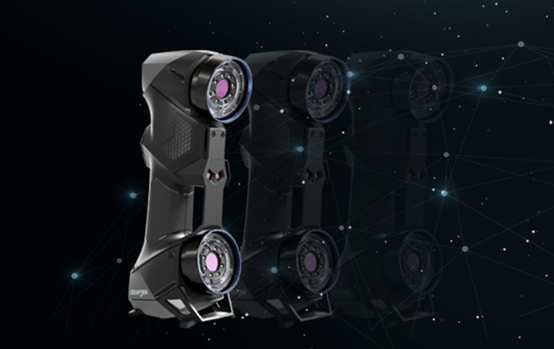

但客戶將需求提交給北京中顯，我們為他提供了剖切掃描的解決方案。因為管道細的部分只有1mm多，我們使用了我們精細的handyscan black藍色激光三維掃描儀，這款設備分辨率和精度都能達到0.025mm，可以滿足客戶的需求。

掃描完成之后，我們通過Vxmodel軟件，擬合內部管道的尺寸，并進行逆向建模。

 實施過程

 具體操作，我們按如下步驟實施：

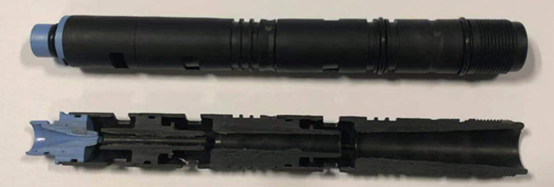

對管道部件進行剖切，剖切之后的部件如下圖所示：

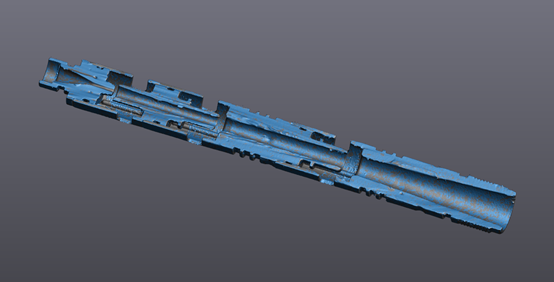

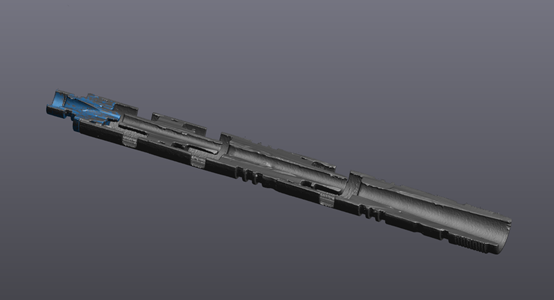

按照上圖整體效果進行一次掃描，獲得整體的裝配三維模型數據

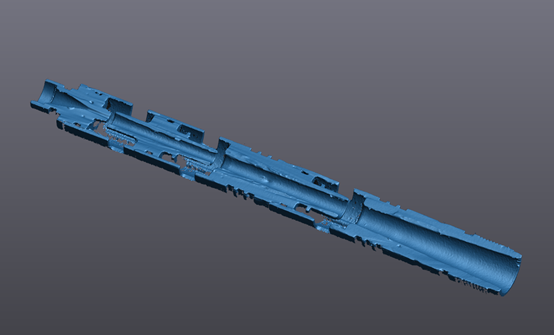

第三步，分別對四個小部件進行掃描，每個掃描兩次，并拼接成完整的數據模型。

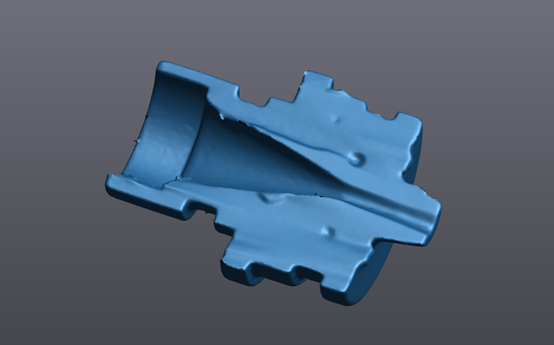

第四步，四個小部件模型對齊到整體的三維模型中，生成完整的裝配三維模型

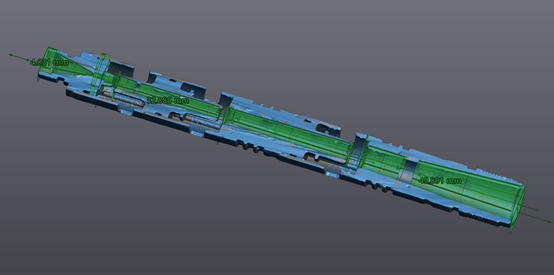

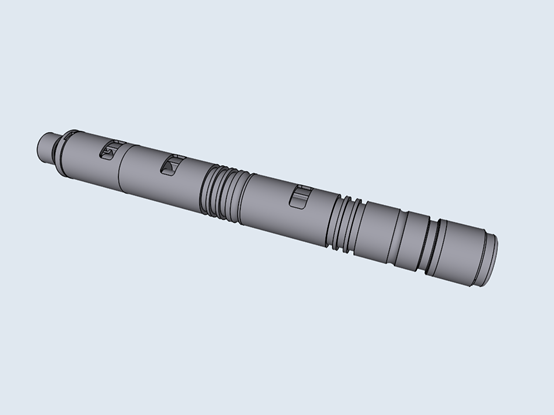

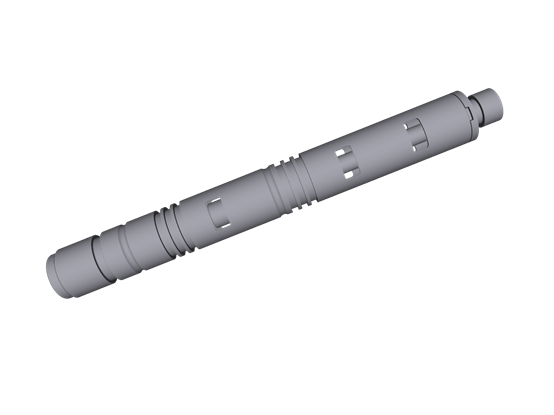

第五步，在Vxmodel中測量內外關鍵尺寸，并進行逆向建模。
