客戶問題

作為一家從事各類塑料件設計加工的企業，客戶接到一個加工訂單，需要加工一批塑料件，樣件如下圖，但是客戶沒有圖紙，通過朋友了解到可以用三維掃描、逆向工程等手段解決圖紙的問題，后續開模加工就是客戶的強項了。

解決方案

首先我們分析樣件，樣件的結構比較復雜，盲區比較多，還有一些尺寸較小的螺紋孔，用三坐標測量效率太低，有一些曲面無法測量，拍照式三維掃描儀需要多角度拍照，顏色較深的部位需要噴涂顯像劑，顯像劑的厚度會影響掃描精度。

作為從事三維掃描、逆向工程解決方案提供商，北京中顯提出用CREAFORM三維掃描儀進行數據采集，CREAFORM三維掃描儀采集數據對工件材質幾乎沒有要求，且操作方便，可以采集更完整的數據，用Geomagic Design X進行逆向建模，可以更快速的獲取輪廓截面，并進行草圖的繪制，獲得精度更高的模型。

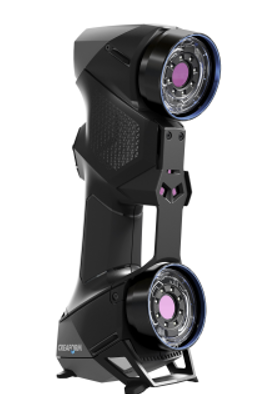

CREAFORM HandySCAN Black Elite三維掃描儀

具體操作

1.給工件貼定位標點，掃描工件，獲取工件表面三維數據，如下圖。

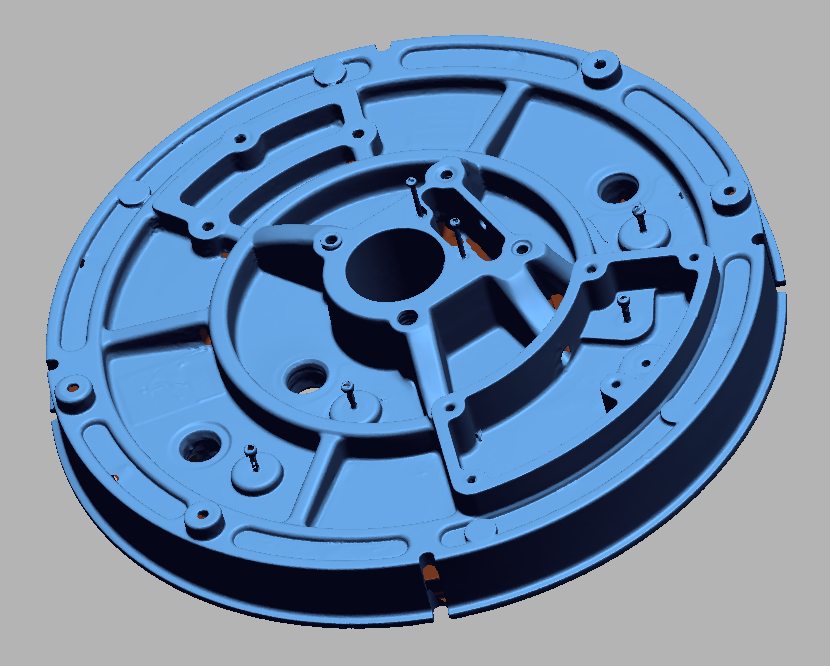

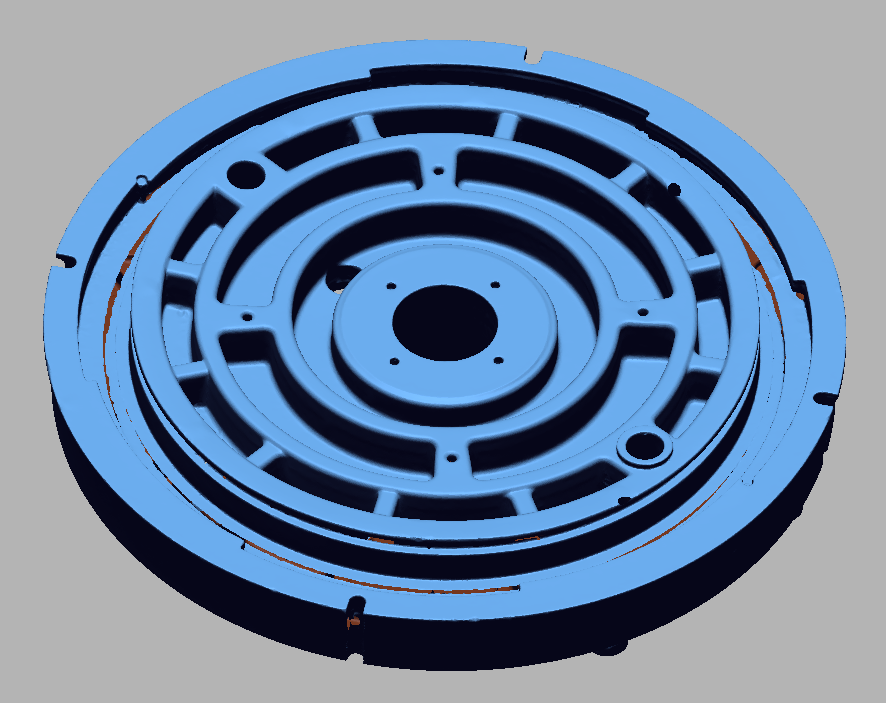

三維掃描數據

2.對掃描數據進行逆向建模，如下圖。

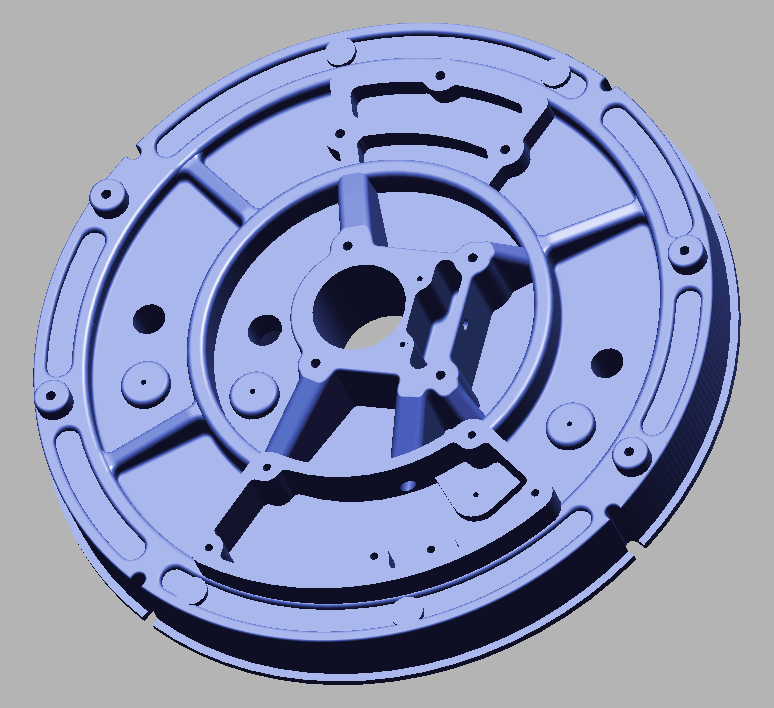

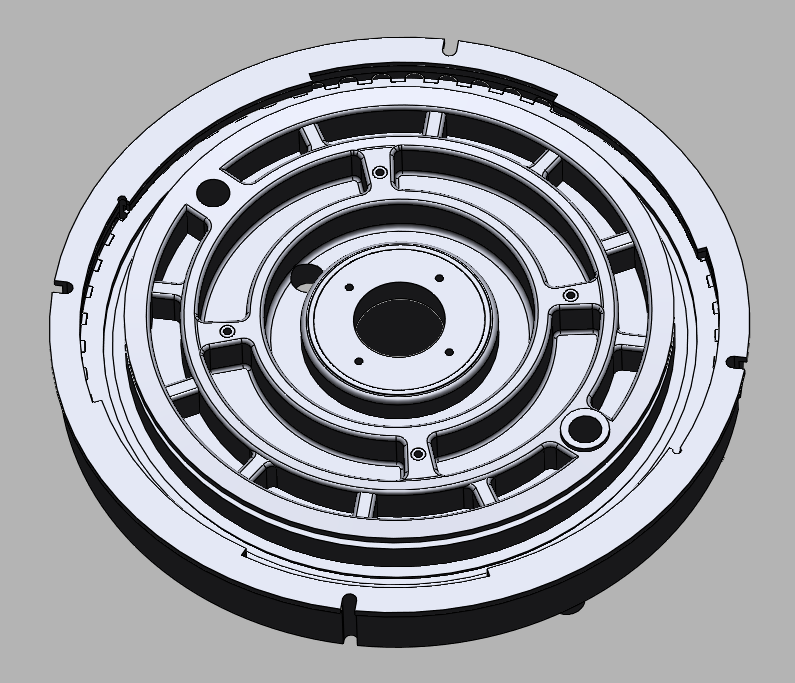

逆向數模

3.進行偏差分析，如下圖。

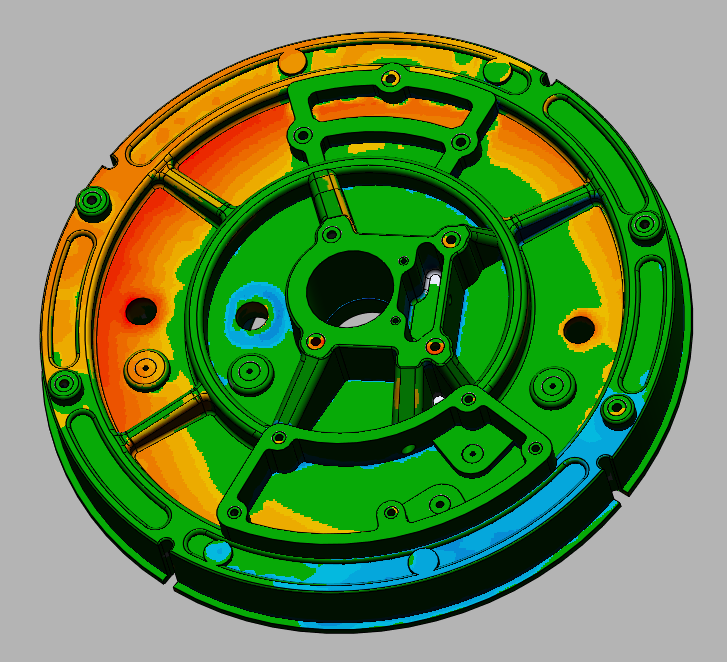

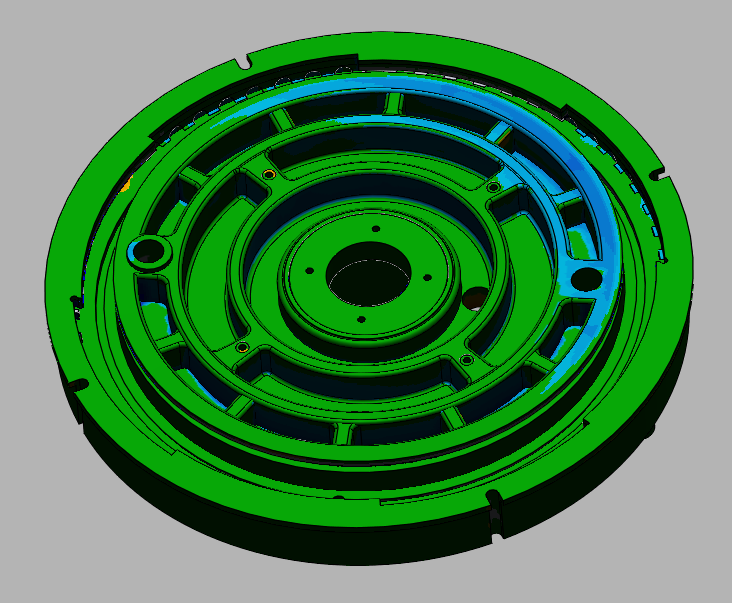

偏差分析

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
