在零件級別逆向設計裝配體并確定零件如何配合在一起可能具有挑戰性。

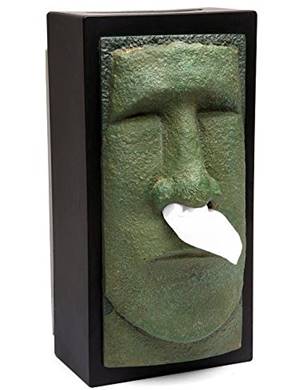

中顯在為辦公室重新創建紙巾架的過程中遇到了一個簡單的例子。一位同事有一個破碎的復活節島頭部支架。

支架頭部從基部脫落，不會直立而不會脫落。幸運的是，它可以在放下時保持在一起。

我們將詳細介紹對這兩個部件進行反向工程所需的步驟，并將它們準確地放回到SOLIDWORKS中。 掃描應該由整個組件和重要部件組成。

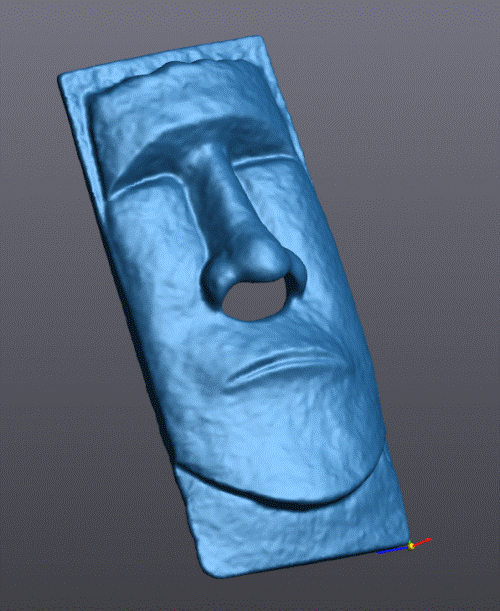

首先，將它拆開并專注于一個部分。在這種情況下，首先掃描頭部。 為了得到一個完整的數據，掃描了前面，后面，然后將它固定在一個臺鉗上，并一直掃描底部。掃描用于更準確地將前兩個掃描拼接在一起。

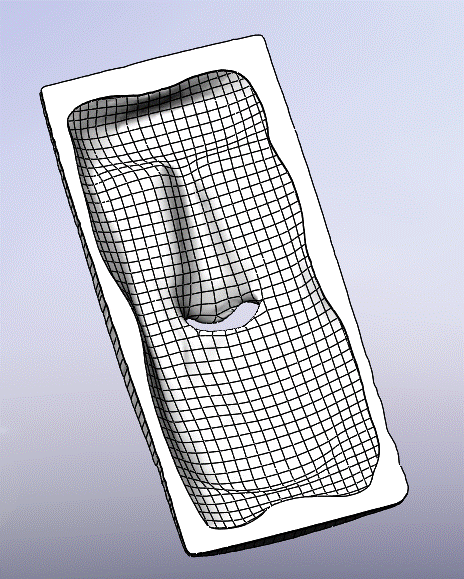

掃描的數據自動表面將創建一個完整的表面，當轉移到SOLIDWORKS時，它將成為一個實體。 為了使背部完全平坦，創建了背面的平面并進行了修復。

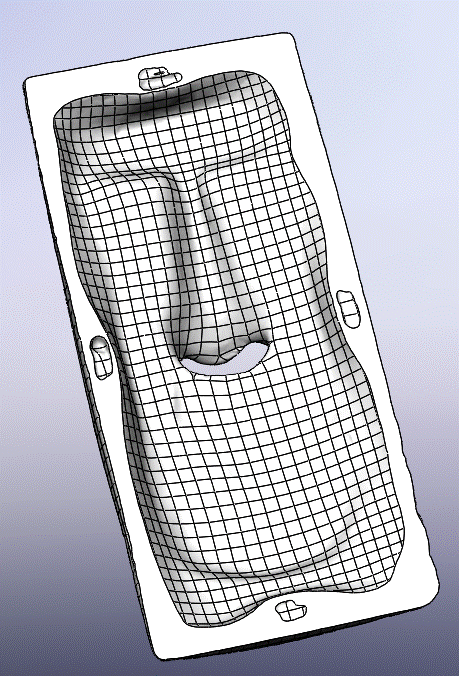

零件的原始設計在背面有需要填充的孔，可以將孔填補完整。

完成后，可以將頭放回盒子上并一起掃描。首先分別掃描盒子，然后再將所有東西放在一起。掃描完成后，會創建另一個數據

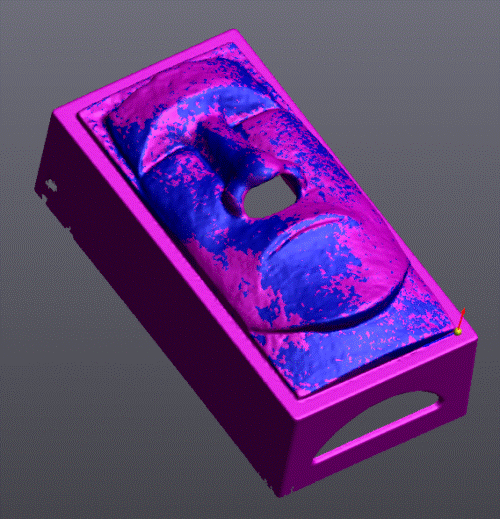

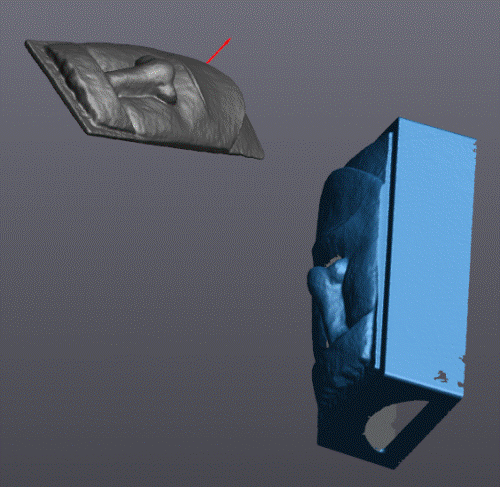

坐標系是不同的，并且在新掃描中不存在用作原始對齊的一部分的背面。 為了正確定位新掃描，我們將使用名為“擬合”的對齊工具。 這允許程序創建表面擬合，將網格正確放置在彼此之上。

完成后，可以創建框的實體并將其傳輸到SOLIDWORKS，以便后續制作加工。
