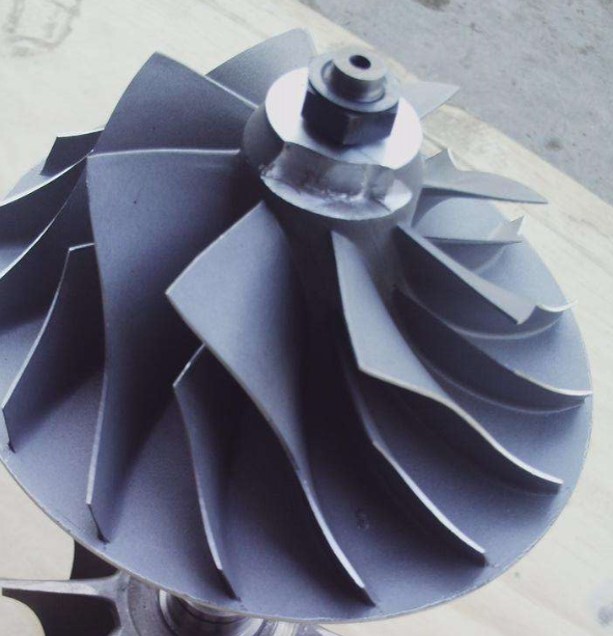

渦輪（Turbo），是在汽車或飛機的引擎中的風扇，通過利用廢氣（exhaust gases）把燃料蒸汽（fuel vapour ）吹入引擎，以提高引擎的性能。渦輪是一種將流動工質的能量轉換為機械功的旋轉式動力機械。它是航空發動機、燃氣輪機和蒸汽輪機的主要部件之一。

——萬能的度娘

客戶的問題

某高校進行科研項目需要此渦輪的CAD數模，用于渦輪的加工。

.

傳統測量手段

1.用卡尺測量：人工測量費時費力且精度不高，有些尺寸無法獲取，例如圓柱軸與端面的角度，自由曲面等。

2.用三坐標測量：無法測量曲面，且費時費力。

我們的方案

該渦輪為鑄造件，特征較多，葉片之間的間距較小，死角太多，拍照式掃描儀無法完成測量。針對這一問題，我們采用CREAFORM三維掃描儀+Geomagic Design X的解決方案將渦輪掃描完整，并根據掃描數據進行逆向設計，得到完整的CAD數模。

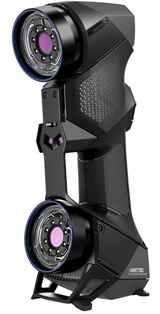

CREAFORM HandySCAN BLACK Elite三維激光掃描儀

具體操作

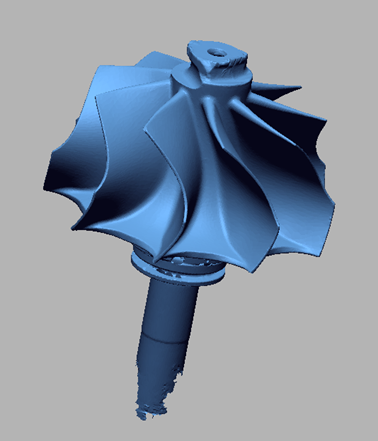

1.首先用CREAFORM 三維掃描儀采集渦輪表面的數據，采集結果如下圖：

掃描數據

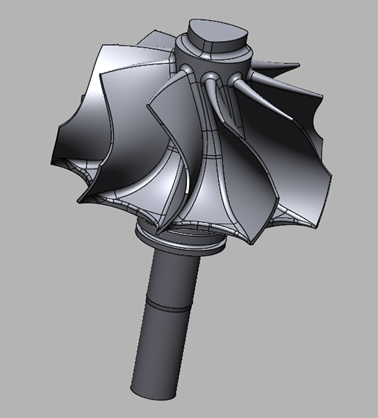

2.將掃描數據導入逆向建模軟件Geomagic Design X，進行逆向建模，結果如下圖：

逆向數模

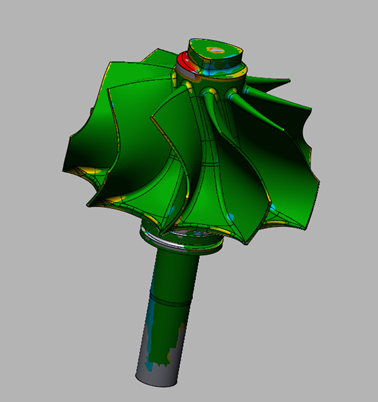

3.用Geomagic Design X的體偏差功能進行逆向結果檢測，結果如下圖：

檢測逆向結果

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

       ? 快速安裝：安裝運行可在2分鐘內完成
