近年來,在互聯網+形勢下隨著電子支付的迅速興起與發展,越來越多的電子支付手段成為時尚潮流,如移動支付、第三方支付平臺結算支付,電子貨幣支付方式等。ATM機的發展受到了不小的沖擊,其使用率大幅度降低。但是新興電子支付方式卻未能成為世界貨幣交易與支付的主流,究其原因主要在于它們本身存在各自的缺陷,影響其進一步發展。因而世界的ATM機的運用也還在呈現壯大發展勢頭。我們相信當ATM機目前所存在問題得到進一步解決后,依然可以取得進一步的發展。

客戶的問題

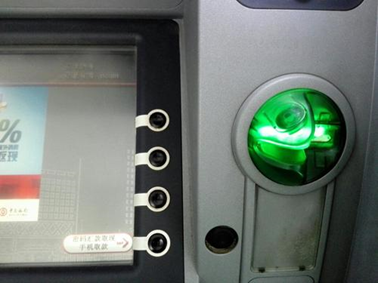

該客戶是一家從事ATM機插卡口研發生產的企業，客戶希望獲取該插卡口的CAD模型，進行二次創新，用于批量生產。從上圖我們可以看到，該插卡口為透明狀，拍照式掃描儀一般都需要噴涂顯像劑，才能進行掃描，傳統測量手段無法測量該插卡口的全部數據。

我們的方案

針對上述問題，我們采用CREAFORM三維掃描儀進行掃描，然后使用CATIA 進行逆向建模，得到該插卡口的CAD模型。CREAFORM三維掃描儀不僅可以用于產品的研發，還可以用于后期的產品檢測，即以該CAD模型為參考，對產品的掃描數據進行測試，以色譜圖的形式直觀的表現出不同位置的偏差。

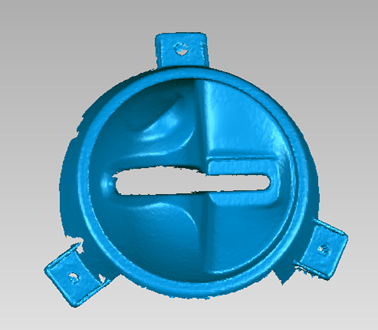

掃描數據

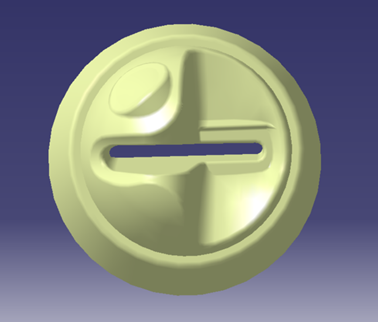

逆向設計結果

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精 確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
