客戶問題

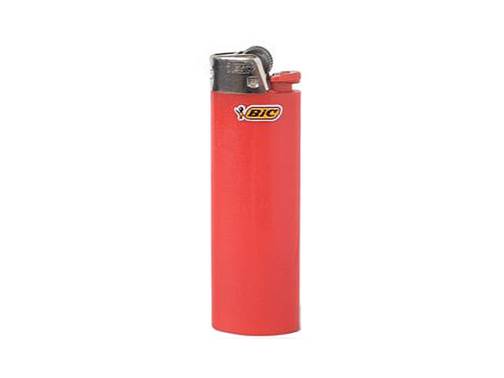

一次性打火機的制造過程需要使用大量的自動化機器。隨著時間的推移，許多部件出現磨損，必須更換。這些部件大多沒有CAD模型或圖紙，制造過程就非常麻煩。

傳統方案

手工測量，使用傳統量具（卡尺等）測量模式來測繪復雜的幾何形面是十分費時的，而且測量數據并不是很高，對于局部狹小空間由于干涉問題無法測量。

中顯方案

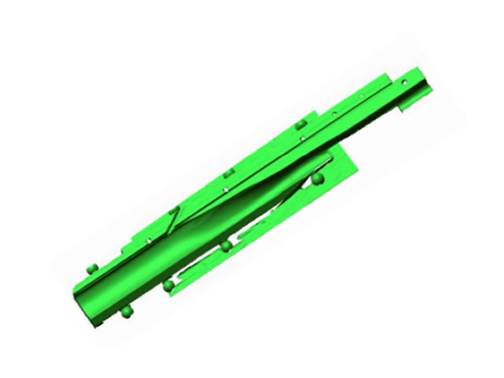

掃描STL數據

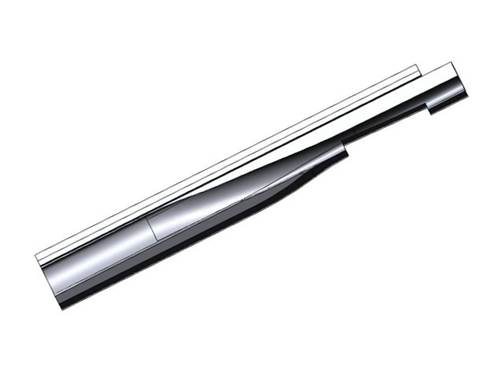

逆向CAD

?  使用CREAFORM HandySCAN700對產品樣件進行高精度快速數據采集以獲得STL掃描數據。

?  掃描數據在Design X中注冊、合并和對齊。

?  通過逆向設計軟件Design X創建實體模型來匹配掃描數據。

方案優勢

ü  使用參數化建模再現復雜幾何圖形。

ü  逆向文件為IGES/STEP格式用于數控銑削或模具設計。

ü  使用Solidworks和Pro/Engineer軟件可打開設計過程歷史樹用于生產前的設計更改。
