某知名汽車廠商需要對汽車模具進行三維檢測獲取高精度三維數據，通過與客戶生產使用的三維數模進行比對，得到直觀的色譜偏差，便于指導工人修復。

客戶的問題

1.汽車模具體積較大且表面呈現暗黑色反光面，增加掃描難度。生產的產品容易產生形變，所以汽車模具的質量控制格外重要，對汽車模具的三維數據有非常高的精度要求。

2.單純使用傳統的檢測方法(如檢具、治具、三坐標等)制作方法難度高且花費時間長，過程繁瑣、耗時，而且不易對汽車模具的結構進行準確、快速地測量、檢測。

我們的方案

由于汽車側圍模具長約5米，體積較大而又笨重，模具表面呈反光面，不易掃描，局部輪廓要求精度高。而我們同行采用傳統的檢測方式進行測量，不僅需要噴涂顯像劑，而且掃描速度慢，工作流程復雜，耗時較長需要2小時左右才能完成掃描，而且很多尺寸及形位特征無法有效的測量，容易產生二次誤差，影響該產品生產效率。

 針對客戶所面臨的問題，中顯工程師使用CREAFORM手持式三維掃描儀快速的獲取了汽車模具三維數據，且不用噴涂顯像劑掃描方便快捷，整個掃描過程不到30分鐘，掃描精度極高。成功的解決了客戶所面臨的問題 。

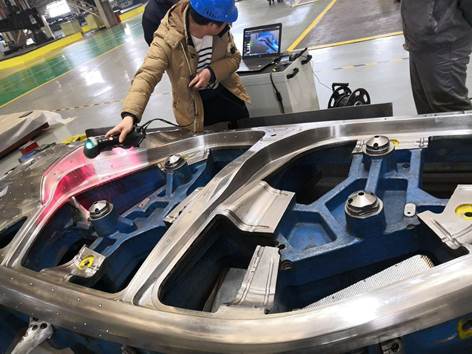

掃描現場

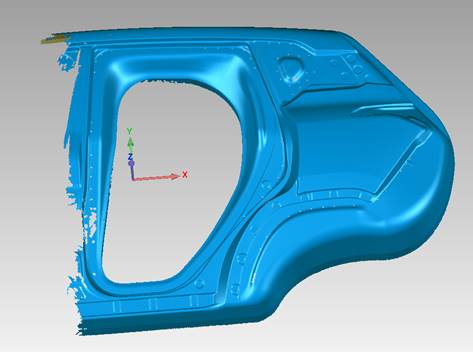

掃描數據

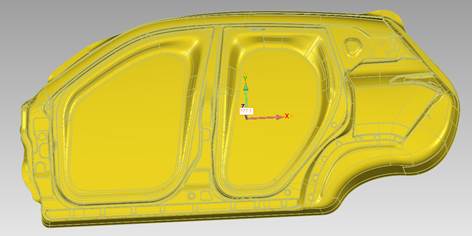

CAD數模

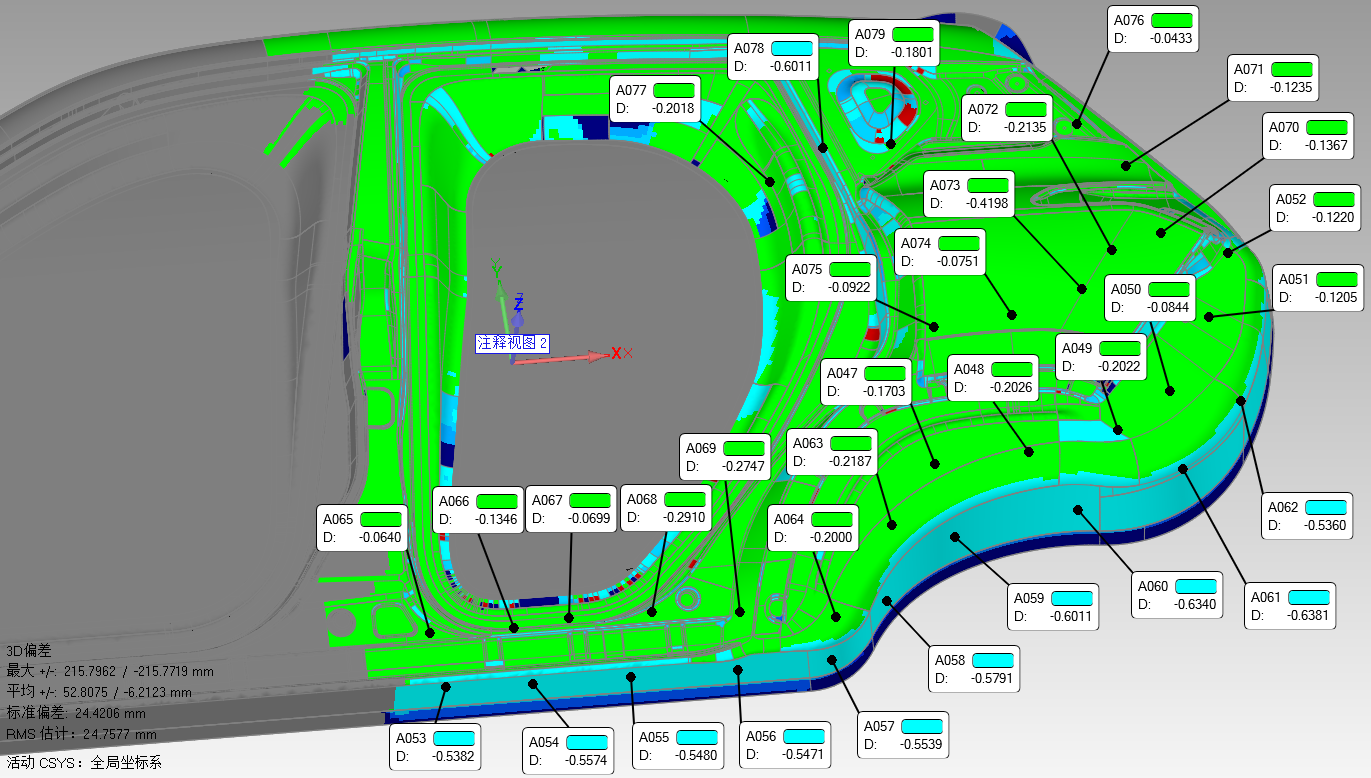

檢測結果

優勢特點

相比于傳統測量手段，CREAFORM三維掃描儀的高精度，便攜性極大的方便了我們對汽車模具三維數據的采集，提高了三維數據的準確性。Geomagic Control以色譜圖的形式直觀的呈現了汽車模具和原始數模的偏差，大大方便了客戶對汽車模具的修復工作。
