鱷魚頭骨的展示要想使其表現的更傳神需要有特定的夾具去支撐。夾具的設計要使頭骨的顎呈張開狀態,使得安裝之后視覺上吸引力。但是像這種定制化的產品一是不好做,二成本也會很高。
要想制作一個這樣的夾具裝置,傳統的方法是通過注塑來實現;但是這種方法不僅需要反復的測試,還需花費大量的時間和勞動力成本在里面。
中顯的工程師針對這一問題,提出采用Creaform的HandySCAN 700掃描儀來解決這一難題。由于需要固定鱷魚頭骨的一個張嘴角度,我們需藥先將其進行拆分,拆成上顎和下顎還有支撐夾具三個部分,通過分開掃描我們得到所需的完整數據,然后將所有數據導入Geomagic的Design X軟件中進行數據合并,從而得到鱷魚頭骨在張嘴狀態下的完整數據。后期我們通過3D打印將其打印出來供給大家展示觀看。

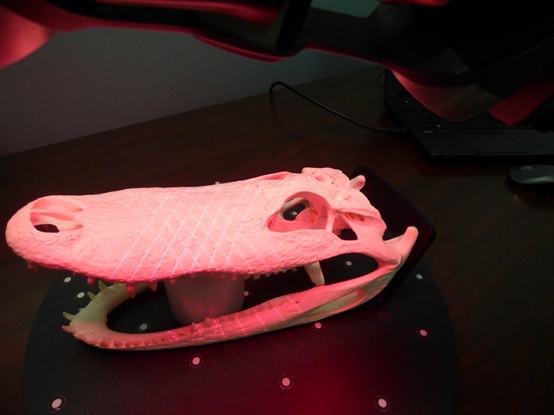

掃描現場

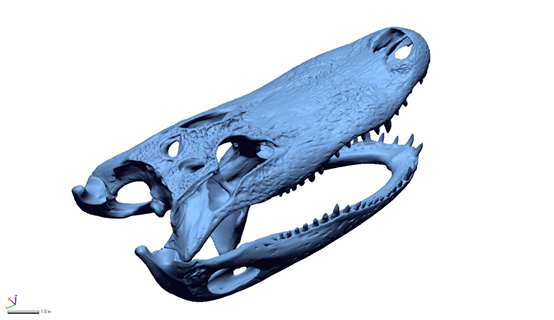

掃描數據

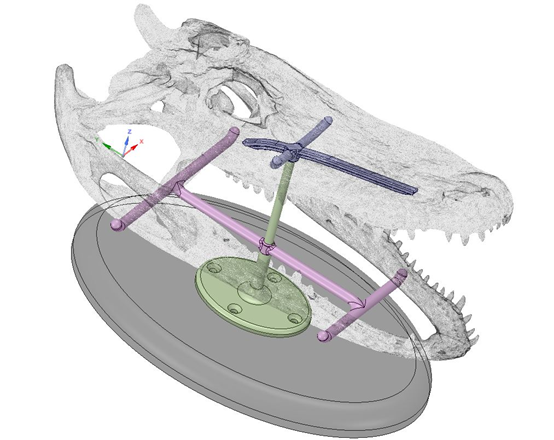

支撐夾具模擬安裝
成品展示
1、TRUaccuracy實際操作條件下的測量
? 實際操作條件下:無論環境條件、部件設置和用戶情況如何,都能實現。
? 自定位:是一個數據采集系統,也是其自身的定位系統;無需配備外部跟蹤或定位設備,使用三角測量法來實時確定自身與被掃描部件的相對位置。
2、TRUportability隨時隨地享有 3D 掃描
? 獨立設備:無需外部定位系統,也無需使用測量臂、三角架或夾具。
? 便攜式掃描:適應各種場所,并且可以在內部或現場使用。
? 輕巧:重量不到 1 千克。
? 便攜:可裝入隨身攜帶的手提箱。
? 可在狹小空間內輕松使用。
3、TRUsimplicity超級簡單的 3D 掃描流程
? 用戶友好:無論用戶的經驗水平如何,都能在短時間內學習掌握。
? 快速安裝:能在 2 分鐘內啟動并運行。
? 直接網格輸出:無需執行復雜的對齊或點云處理。
? 實時可視化:可以在計算機屏幕上看到自己正在執行的操作,以及還需要執行哪些操作。
? 多功能:幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
