問題：

我們的客戶是一家設計公司，他們現在要為一個噴霧瓶設計制造吹塑模具，但沒有3D或2D的CAD圖紙來指導模具的設計。這種情況在他們這里非常普遍，以往他們都找我們進行3d掃描，然后逆向設計來解決這一問題。

 這次他們也是依然這樣做，他們需要從我們根據噴霧瓶的產品，逆向得到三維數模，之后他們?cè)?D打印機上進行原型驗證，然后發送到他們的制造工廠，以便隨附模具進行切割。

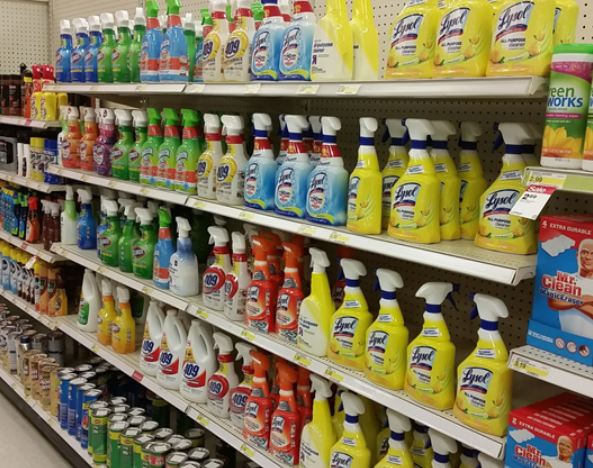

噴霧瓶實物樣品

傳統方法：

在接受我們的三維掃描解決方案之前，他們要要逆向這樣一個由曲面構成的噴霧瓶需要花很大的精力，過程也非常繁瑣，即在瓶子的近有機表面上進行無數次手動測量，同時確保它們不會改變瓶子的柔性幾何形狀，從而導致處理過程中記錄不準確。然后，他們將這些測量值轉換為3D環境，并在這些測量值之間構建表面。

由于瓶子表面缺少參考幾何形狀，因此只能記錄大致的尺寸。完成后，工程師無法直接將生成的CAD模型與實際瓶子進行比較。

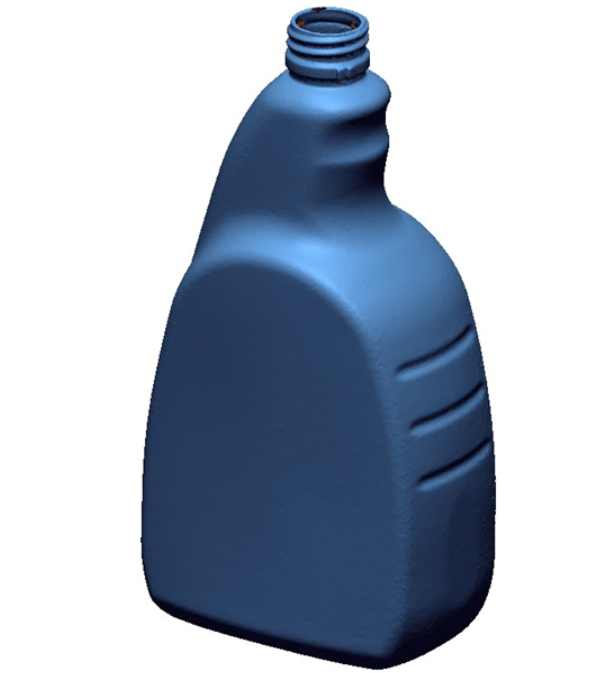

噴霧瓶掃描數據

解決方案：

我們的解決方案則容易得多。首先，使用Creaform的HandySCAN 700對瓶子進行3D掃描，這是一種精度為0.03mm的手持式光學測量設備。此掃描為我們提供了的逆向工程網格。

然后將網格導入Geomagic的Design X逆向工程軟件中，將網格轉換為可用的CAD模型。從這個模型中，該公司能夠在進入生產之前通過3D打印原型來驗證設計。

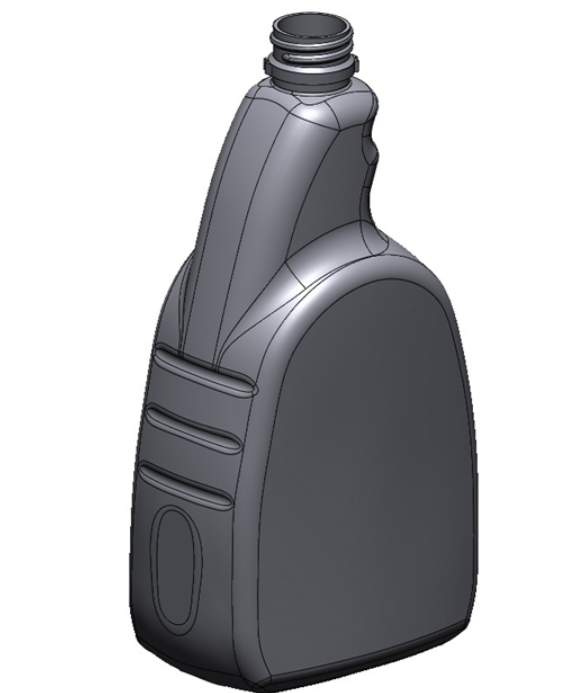

噴霧瓶表面模型

優勢：

由于3D掃描儀完全是光學的，因此工程師無需親自觸摸柔性瓶進行測量。掃描儀還為工程師提供3D空間中零件的完整網格以供參考。

使用3D網格，測量之間沒有錯誤堆疊。使用Geomagic的自動放樣和表面處理工具，可以在網格上對物理表面進行建模，無需任何猜測，可以直接逆向出產品數模。

雖然之前的模型與實際瓶子的比較只能通過眼睛進行，也可能只是幾個一般尺寸，但使用Creaform的3D掃描技術與Geomagic先進的逆向工程工具配合使用可確保生成的CAD模型與實際瓶子完全相同。

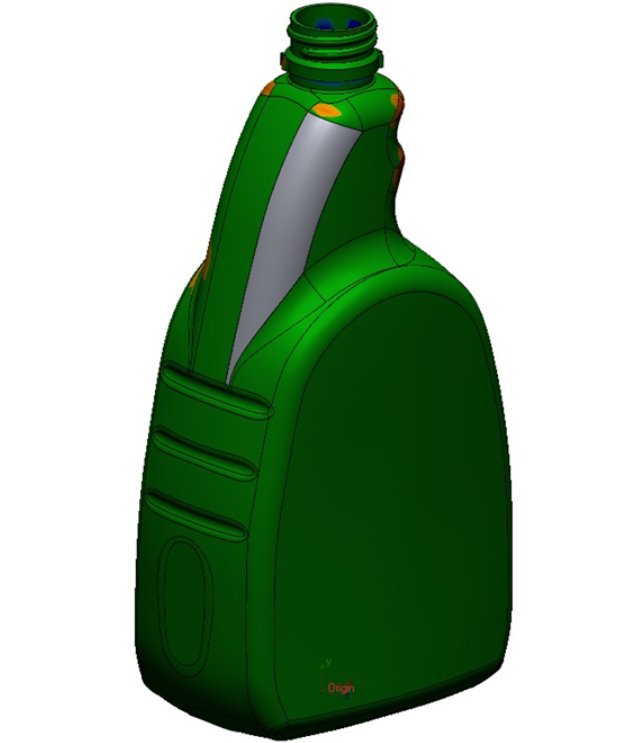

噴霧瓶顏色圖
