客戶問題：對于較老的飛機，現有的關于部件和工具的文檔或數據通常非常有限。當一個部件壞了或磨損了，制作一個新的并不像發送一個CAD文件給一個機械師那么簡單。

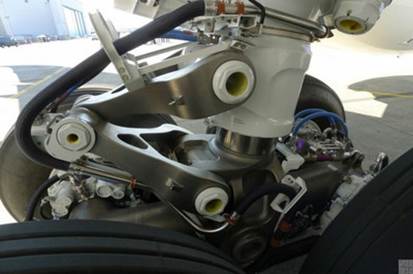

中顯方案：利用CREAFORM三維激光掃描儀對飛機起落架進行數據采集，后期用DesignX逆向軟件進行數據逆向重構得到CAD文件。

數據掃描：選擇Handyscan 3D掃描儀對起落架進行掃描。Handyscan非常適合掃描超大尺寸異性結構的產品，這些零件很難在基于轉盤的掃描儀上進行掃描。這部分被參考“點”覆蓋，然后在幾分鐘內被掃描。使用Handyscan可以很容易地在小的難以到達的區域(如孔洞和凹槽)采集數據。

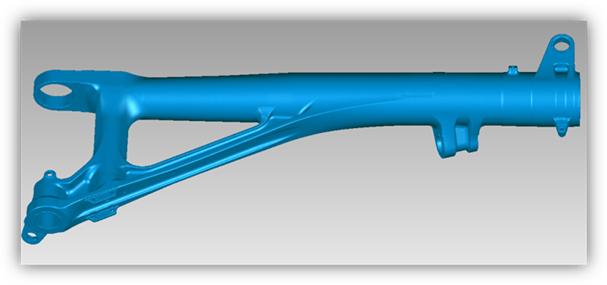

掃描數據

逆向設計：掃描數據導入Geomagic DesignX逆向工程軟件。利用該軟件建立了完整的三維模型。這是通過以草圖的形式提取關鍵幾何圖形來完成的，然后可以使用草圖來生成模型特征。然后將所建立的模型與掃描數據進行比較，以確保對所有特征進行正確、準確的建模。然后將實體模型導出為STEP文件并交付給客戶。

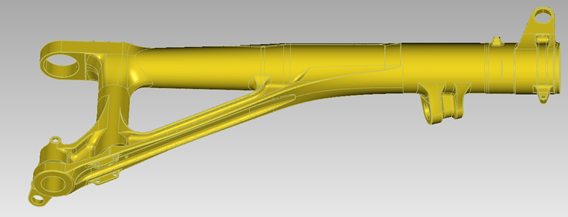

逆向CAD模型

中顯方案優勢：使用3D掃描，不需要在零件精度上做出妥協。所有重要的特性都被完整地捕獲并用作逆向工程過程的參照。與傳統的工程設計方法相比，三維掃描逆向建模是極其快速和廉價的。有了Handyscan這樣的掃描儀以及Geomagic Design X這樣功能強大的建模軟件，整個逆向工程過程只需更少的時間和金錢就可以完成。接收CAD文件可以輕松導入任何主流CAD設計軟件的完整且CAD模型允許公司在未來更好地備份、修改和改進設計。
