問題：

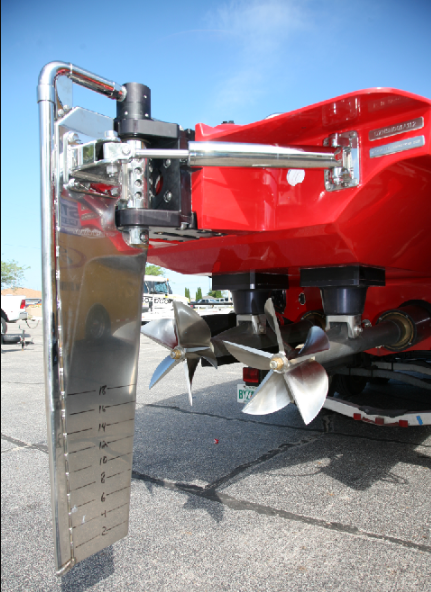

一家做賽艇公司的目標是打破世界上水速的記錄。當賽艇快速移動時，賽艇上的任何小的偏差或變形都會對其性能產生很大影響。在過去的幾年中，賽艇上的方向舵已經過修改和大量使用，而這家公司希望確定他的產品是沒有任何問題的。

傳統方法：

像賽艇這類產品，幾乎沒有庫存或現成的組件。一切都是定制的。傳統上，為了驗證方向舵是否是正確的形狀，需要進行許多人工測量。但是，人工測量不能解決所有問題。人工測量不僅繁瑣，而且受限于操作人員的技能水平和測量工具的準確性。因此，賽艇需要在水中高速測試，以檢測可能發生的任何不利影響。然而，由于有諸如燃料，行駛和工作人員的投入，賽艇檢測非常昂貴。

解決方案：

中顯公司使用CREAFORM的三維激光掃描儀來進行掃描和檢測，它可以輕松檢測賽艇方向舵的形面偏差等問題。它的高精度和高效率，使得質量檢測變得容易，不再需要直尺等工具來檢測表面的平面度，或用標尺來測量尺寸。

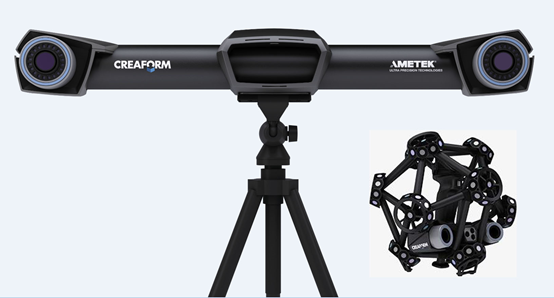

選擇Creaform MetraSCAN來掃描方向舵，因為它具有非常高的體積和尺寸精度，以
及能夠輕松捕獲各種類型的表面。MetraSCAN的光學跟蹤器，被稱為C-Track，跟蹤手持式掃描頭的位置，我們不需要貼定位標記點就可以掃描大尺寸的產品了。這不僅節省了時間，而且有助于控制體積精度。3D數據直接在掃描軟件VX elements中生成三角網格，然后可以輕松導出為STL文件。

收集完所有數據后，將其導入Geomagic Control X的檢測軟件中。Control X具有很多檢測功能，可將掃描數據與CAD文件進行比較。除此之外，沿方向舵的多個位置截取橫截面以顯示舵葉的輪廓度。

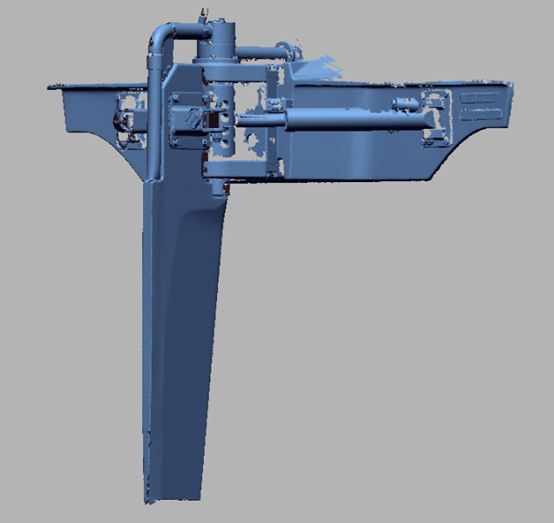

掃描數據

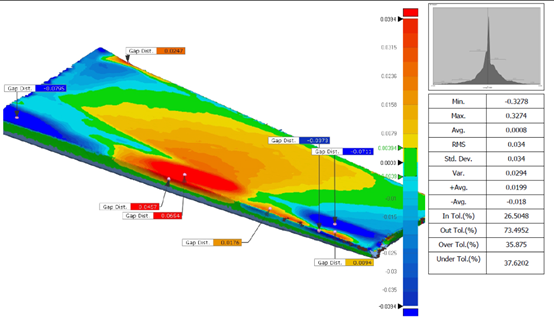

3D比較

所有的檢測工作完成后，軟件可以生成完整的PDF報告，其中包含3D比較和掃描數據等信息。然后將此報告與掃描數據一起發送給這個賽艇公司。從這份報告中，這家公司能夠看到需要修理或修改的方向舵區域。掌握這些重要信息將有助于他們實現打破世界紀錄的目標。

MetraSCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到1.38kg。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

     ? 不需貼任何高反光的定位標記點。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在短時間內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
