  • CREAFORM HandySCAN 700 形創手持式三維激光掃描儀在汽車輪轂行業的應用
  • 本站編輯:北京中顯恒業儀器儀表有限公司發布日期:2022-05-17 22:32 瀏覽次數:

緣起

我們的這名客戶,是汽車輪轂生產商,為許多大型的主機廠生產汽車輪轂,說不定你的愛車的轱轆就是來自他們那里。


不久之前,他們接到一個新的項目,一個國外的老客戶要求他們生產一批新型的輪轂,如果他們能滿足要求,會優先在這邊生產。他們和這個老客戶,已經有多次的合作經歷,關系已經十分穩固,因此這個項目也是志在必得。

但是他們拿到生產要求的時候,有些傻眼了,這次的質量要求比之前的都要嚴苛很多。客戶要求在投入批量生產之前,必須提供全面的檢測報告,以證明生產合格性,其中包含大量的曲面輪廓度的檢測要求,甚至有2毫米R角處的曲面輪廓度檢測要求。



兩種武器

眼下,對于檢測他們有兩種武器:三坐標和關節臂

三坐標單點測量在檢測一些形位尺寸檢測方面可以完成,但是客戶要求檢測大量的曲面輪廓度,顯然三坐標效率低下無法勝任。

關節臂雖然帶有掃描頭,但是只是一條激光線,掃描效率較低,而且無法一次掃描得到完整的數據,即便蛙跳也還有很多數據采集不到。



第三種武器

工欲善其事必先利其器,于是他們開始尋找可以真正解決他們問題的第三種武器。

機緣巧合,后來他們遇見了我們。我們給他們展示一種新型的武器:Creaformhandyscan700三維激光掃描儀。


Handyscan 700掃描儀




三維掃描現場



他們看見,便如獲至寶。480000萬點的采集速度,0.03毫米的精度,幾乎可以沒有任何缺失的將他們的輪轂掃描下來,變成1:1的網格模型。他們知道,數據的完整性,就意味著他們可以完成廠家的所有檢測要求。


完整的掃描數據



很快,他們果斷的從我們購置了這種檢測神器,成為他們第三種武器。



丑小鴨

然而,當我們協助他們使用handyscan700三維激光掃描儀檢測時,他們所有問題都現形了:看似平整的端面卻是有高低起伏,看似回轉體其實有角度的偏移,看似圓滑的曲面,曲面輪廓度卻和要求相去甚遠。

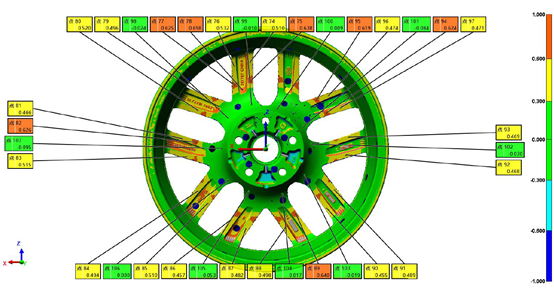

檢測結果:彩色偏差圖1

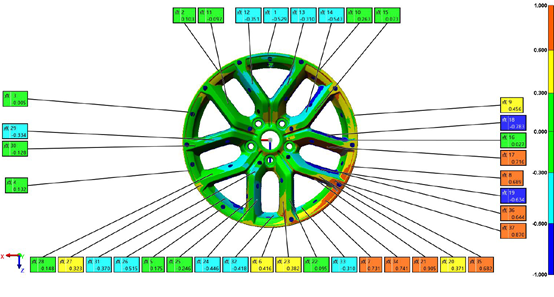

檢測結果:彩色偏差圖2

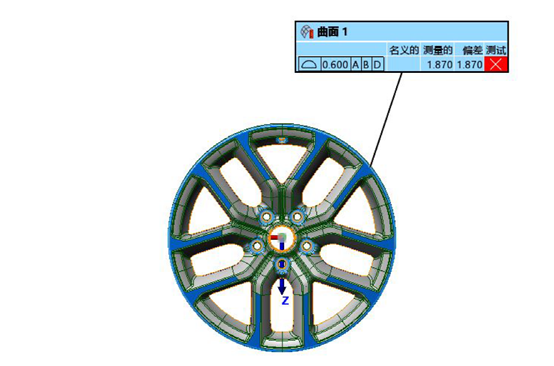

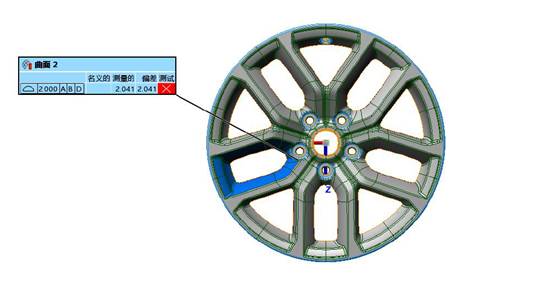

檢測結果:曲面輪廓度1

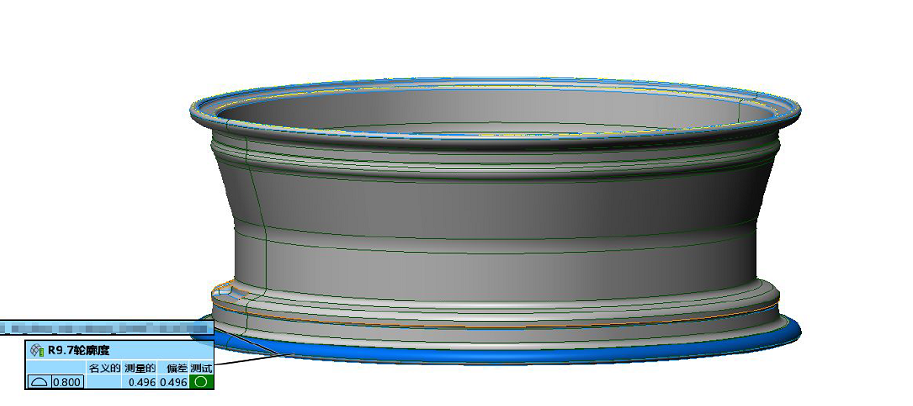

檢測結果:曲面輪廓度2



如果說,客戶讓他們生產的是一只白天鵝,那么,他們現在所生產出來的產品還只是一只丑小鴨。



變身記

如果不能發現問題,是永遠也不能解決問題問題。而Creaformhandyscan700,就是給了我們一雙發現問題的眼睛,這就是它的價值所在。



此后,客戶根據檢測結果,進行了加工工藝上的調整。當我們過去協助他們進行檢測時,根據汽車生產商的要求一項一項的進行檢測,連苛刻的曲面輪廓度也已經符合要求。這只丑小鴨,已經完成了逆襲,成功變身成了一只白天鵝。

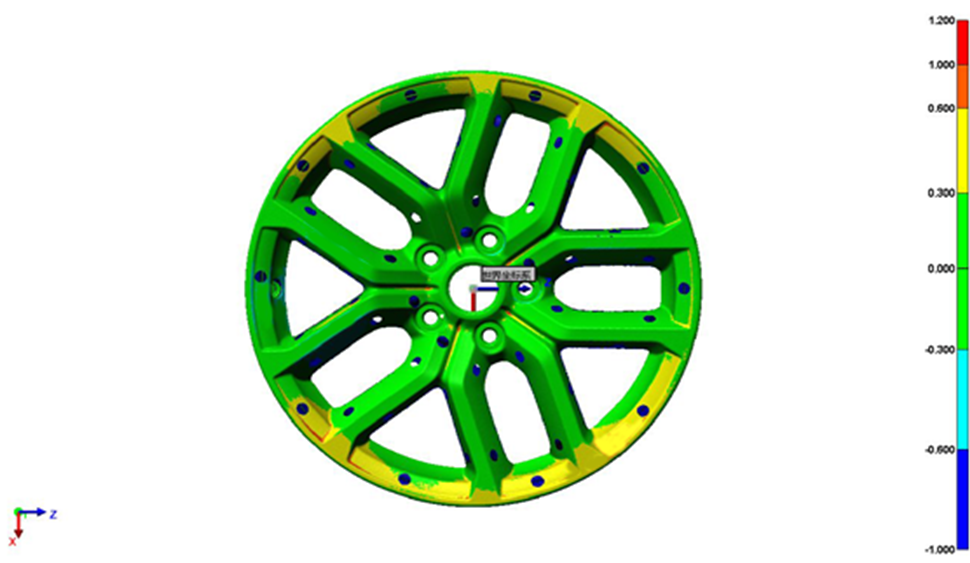

檢測結果:彩色對比圖

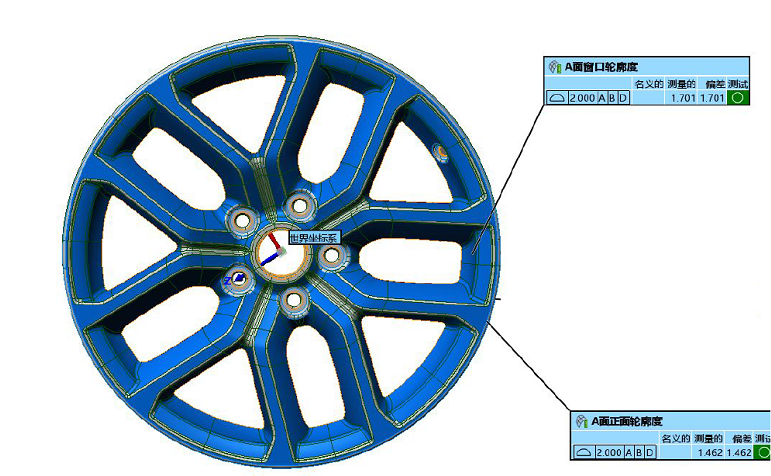

檢測結果:大面曲面輪廓度


檢測結果:R角曲面輪廓度
