在制造行業領域中,逆向工程技術是一種常用的自主設計制造手段.特別是在實際的模具設計制造過程中,應該將CAD軟件作為主要平臺來進行合理地逆向設計,這樣做能夠保障模具產品的優良性能,有效縮短模具制造周期,實現產品質量提高,從而使其不斷適應市場需求.

客戶的問題

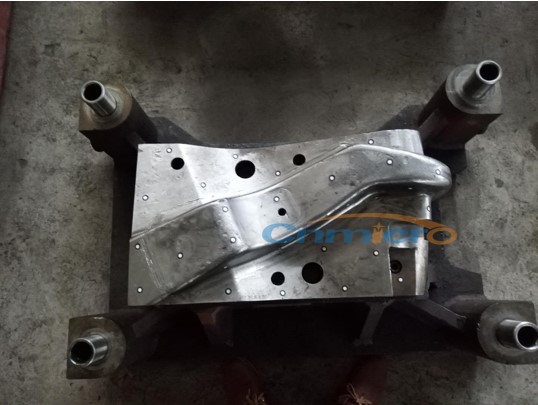

客戶需要復制該模具一套，但由于設計時間太久，圖紙被損壞，因此需要該模具圖紙一套。

解決方案

沖壓模具一般都比較重，且尺寸較大，移動不方便， 因此我們采用形創的HandySCAN700三維掃描儀進行此次檢測。

?

具體操作

清潔被測物，給被測物貼定位標點。

使用HandySCAN700三維掃描儀采集被測物上的定位標點。

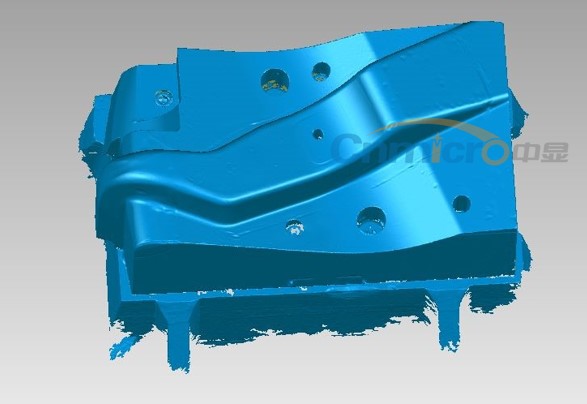

第三步：掃描被測物表面，使用HandySCAN700自帶的數據編輯功能進行數據處理，然后導出數據。

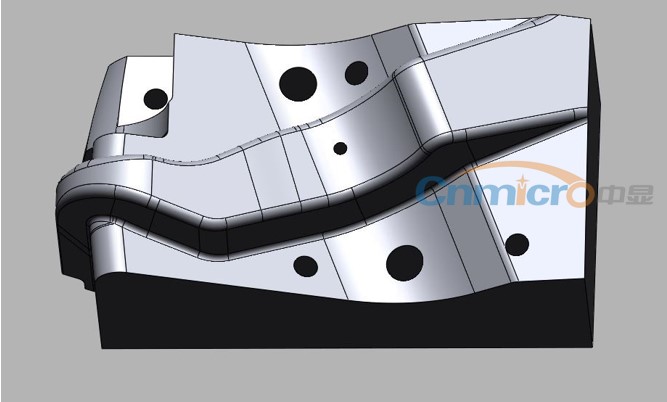

第四步：使用Geomagic Design X進行對上一步采集的數據進行逆向設計。

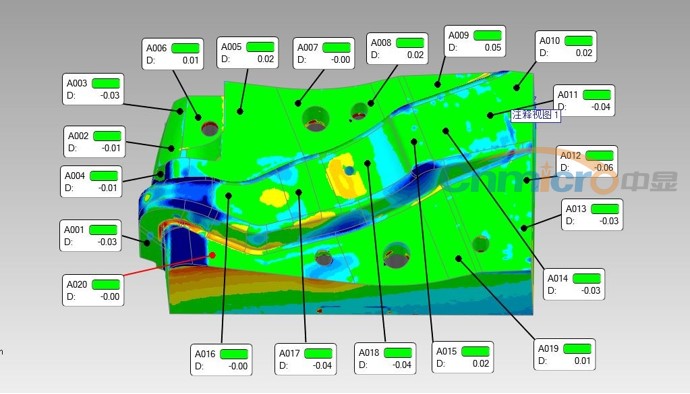

第五步：使用Geomagic Control X軟件對逆向設計結果進行檢測。

??

HandySCAN 3D 激光掃描儀的三大特點

1、TRUaccuracy實際操作條件下的測量

     ? 實際操作條件下：無論環境條件、部件設置和用戶情況如何，都能實現。

     ? 自定位：是一個數據采集系統，也是其自身的定位系統；無需配備外部跟蹤或定位設備，使用三角測量法來實時確定自身與被掃描部件的相對位置。

2、TRUportability隨時隨地享有 3D 掃描

     ? 獨立設備：無需外部定位系統，也無需使用測量臂、三角架或夾具。

     ? 便攜式掃描：適應各種場所，并且可以在內部或現場使用。

     ? 輕巧：重量不到 1 千克。

     ? 便攜：可裝入隨身攜帶的手提箱。

     ? 可在狹小空間內輕松使用。

3、TRUsimplicity超級簡單的 3D 掃描流程

     ? 用戶友好：無論用戶的經驗水平如何，都能在短時間內學習掌握。

     ? 快速安裝：能在 2 分鐘內啟動并運行。

     ? 直接網格輸出：無需執行復雜的對齊或點云處理。

     ? 實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。

     ? 多功能：幾乎無限制的 3D 掃描——不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
